不鏽鋼鐵圈變形怎麼判斷？平整度、翹曲與能不能繼續使用

不鏽鋼鐵圈（Metal Ring）重複使用一段時間後，有時會發現框架不像原本那麼平，或某一側開始翹起。

這時不能只看表面有沒有刮傷。Metal Ring 會搭配膠膜使用，也會和設備、Cassette 或治具配合。框架出現變形時，平整度、主要尺寸、孔位與定位部位都要一起確認。

不熟悉 Metal Ring 的用途與基本結構，可先參考不鏽鋼鐵圈（Metal Ring）是什麼？半導體用途、尺寸與產品規格。

不鏽鋼鐵圈有點翹，就是變形嗎？

看到鐵圈某一側翹起，先別急著判定是變形。表面有殘膠，或放置的平台不平，都可能影響判斷。

先確認鐵圈接觸面和平台是否乾淨，再依現場的量測方式檢查平整度。如果確實有翹曲，還是要比對圖面公差或驗收標準，才能判斷是否可以繼續使用。用手壓得平，不代表就符合要求。

外徑、內徑正常，還要看 Wafer Frame 平整度嗎？

外徑、內徑符合規格，不代表鐵圈沒有翹曲。這幾個項目要分開檢查，不能只量內外徑就判定合格。平整度超出允收範圍時，可能影響鐵圈在設備或載具中的放置與定位。

反過來說，鐵圈看起來平整，也不代表其他尺寸都沒問題。圖面上有要求的孔位、定位缺口或其他加工尺寸，都要一起確認。

Metal Ring 變形時可以先檢查哪些位置？

可以先確認：

• 整體平整狀態
• 最大外部尺寸
• 內徑
• 厚度
• 定位孔與其他孔位
• 缺口
• 溝槽
• 其他特殊加工部位

有正式圖面的產品，仍以原圖與現場驗收標準為準。

出現哪些狀況，要檢查 Metal Ring 有沒有變形？

原本可以順利放入 Cassette 的鐵圈，後來開始卡住、放不平或位置不一致，就值得把框架先挑出來檢查。

常見情況包括：

• 目視可看到局部翹起
• 放置狀態和正常鐵圈不同
• 放入既有載具時開始出現干涉
• 孔位或定位部位對不上
• 局部有撞擊、壓痕或明顯變形
• 清洗或翻修後，框架狀態和原本不同

看到其中一項，不代表鐵圈一定要直接報廢。先確認平整度、尺寸和配合位置，再決定後續怎麼處理。

鐵圈局部翹曲也要注意嗎？

鐵圈有時只有孔位附近、缺口邊緣或外框某一段翹起，並不是整圈都變形。

這類局部翹曲容易被忽略。乍看之下還算平整，裝進設備或治具時，卻可能出現放不平、定位不準的情況。檢查時除了看整體平整度，也要留意這些位置是否符合圖面要求。

局部變形要看哪些地方？

除了框架整體，也要看會和設備接觸、定位或配合的區域。

有特殊孔位、溝槽或非標準外型的客製框，可以拿原圖或正常使用中的同型號鐵圈一起比對。

不鏽鋼鐵圈變形，可以自己壓平嗎？

不建議把手工壓平當成正式處理方式。

鐵圈壓過之後，外觀看起來可能恢復，但平整度、尺寸與孔位是不是還符合原規格，單靠手感無法確認。

尤其是需要直接和設備、Cassette 或治具配合的框架，壓整後直接放回產線，後續反而更難判斷異常來自哪裡。

發現明顯變形時，可以先把該件鐵圈挑出來，再依原圖或既有驗收條件確認平整度、尺寸與孔位。是否適合翻修，再看實際狀態決定。

清洗或翻修後出現鐵圈翹曲怎麼辦？

清洗或翻修完成後，表面乾淨不代表框架本體一定符合原本要求。

發現鐵圈放不平或有翹曲時，還是要依既有驗收標準確認平整度與主要尺寸。

至於殘膠、鏽斑、刮傷，以及清洗後是否適合繼續使用，可另外參考不鏽鋼鐵圈可以重複使用嗎？清洗、除膠與翻修前要檢查什麼？

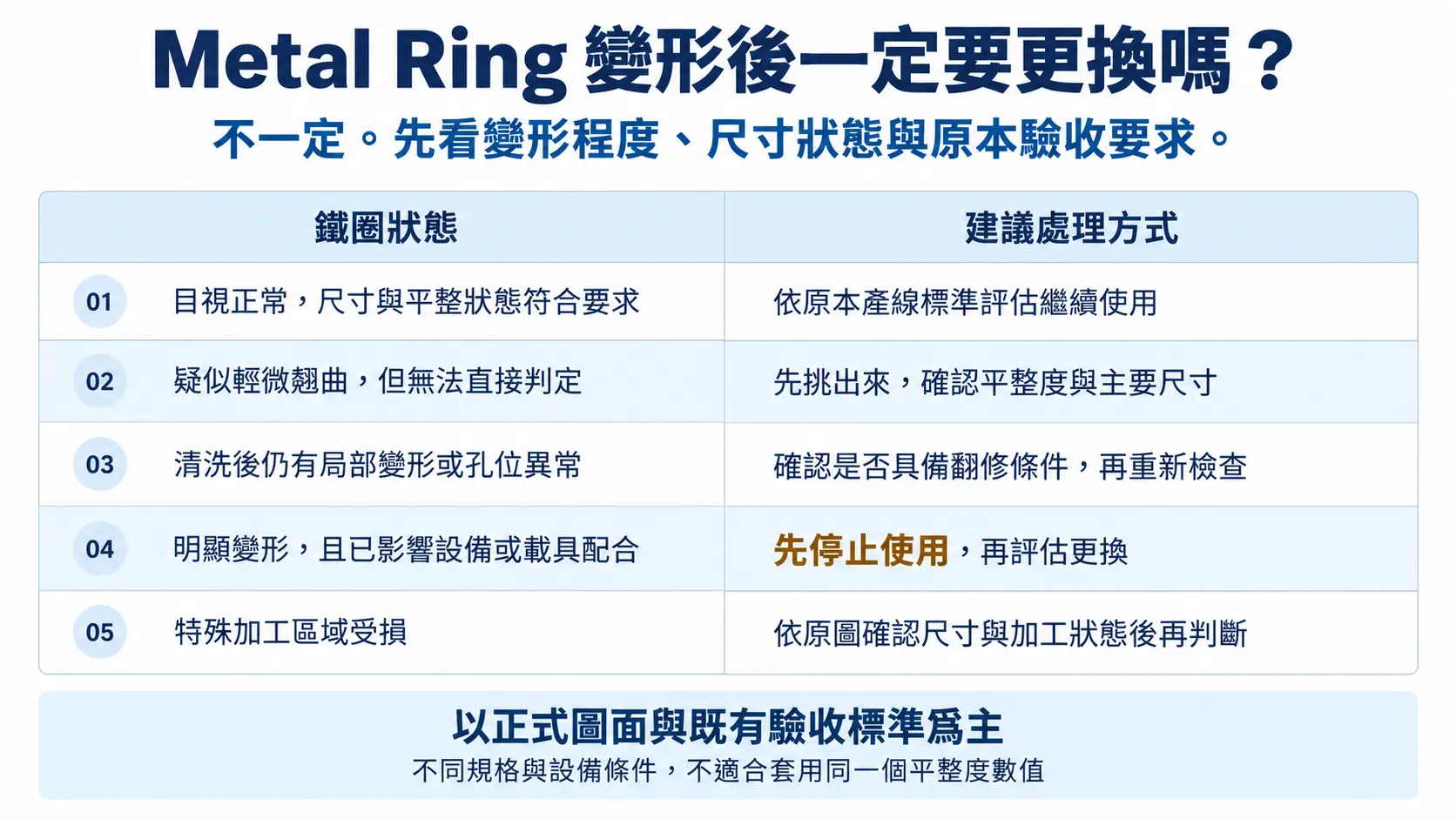

Metal Ring 變形後一定要更換嗎？

鐵圈變形後是否需要更換，要先量測確認。如果尺寸和平整度仍在允收範圍內，且符合設備的使用要求，就不一定要換；若已超出規格，就不能只因為「還裝得進去」而繼續使用。

不同 Metal Ring 的產品規格、設備條件與驗收要求可能不同，因此不適合用同一個平整度數值判斷所有鐵圈。

有正式圖面的產品，還是以圖面和既有驗收標準為主。

沒有圖面，怎麼判斷鐵圈是否變形？

有些產線使用多年的 Metal Ring，原始圖面已經找不到，只剩現場正在使用的實物。

這種情況可以先找正常使用中的同型號鐵圈比對，再整理目前量得到的尺寸、孔位和外觀狀態。設備或載具型號也可以一併保留，後續確認替代品時會比較有依據。

沒有原始圖面，可以先整理哪些資料？

建議先準備：

• 現有型號
• 正反面照片
• 最大外部尺寸
• 內徑
• 厚度
• 孔位
• 特殊加工位置
• 使用設備或載具

需要重新製作或找替代品時，尺寸與設備配合的確認方式可另外參考 Wafer Frame 怎麼選？晶圓框架尺寸與設備相容性指南。

YJ COREVIA 不鏽鋼晶圓框架與清洗翻修服務

YJ COREVIA 目前提供 6 吋、8 吋、12 吋不鏽鋼晶圓框架，也有方形、洗溝與特殊訂製框架。

YJ COREVIA 也提供鐵圈除膠清洗、尺寸量測、外觀檢查與翻修服務。

現有 Metal Ring 出現翹曲、變形，或清洗後不確定是否適合繼續使用時，可以準備現有圖面、型號、實物照片與主要尺寸，再進一步確認。

產品規格與晶圓框架服務需求，可直接聯絡我們。

總結

Metal Ring 看起來有點翹，不代表一定要直接報廢，但也不能只靠目視判斷。

先看 Wafer Frame 平整度，再確認主要尺寸、孔位與特殊加工部位。有原始圖面就照原規格比對；沒有圖面時，可以先和正常使用中的同型號鐵圈比較。

已經出現明顯變形、設備干涉或定位異常的鐵圈，先停止使用並確認狀態，再決定是否翻修或更換。

FAQ

1. 不鏽鋼鐵圈有一點翹還能繼續用嗎？

不能只看翹曲程度就決定。先確認平整度、主要尺寸、孔位與設備配合是否仍符合原本要求，再判斷是否繼續使用。

2. Metal Ring 清洗後需要檢查平整度嗎？

建議依原本驗收要求確認。清洗完成後，框架本體的平整度、尺寸與外觀仍要另外檢查。

3. 鐵圈變形可以自己壓平嗎？

不建議把手工壓平當成正式修復方式。外觀看起來恢復後，平整度、尺寸與孔位是不是符合原規格，仍無法只靠手感確認。

4. 沒有圖面可以檢查鐵圈變形嗎？

可以先和正常使用中的同型號鐵圈比對，並確認主要尺寸。不過要正式判斷是否符合使用要求，仍以原本設備、載具與驗收條件為準。
