客製不鏽鋼鐵圈怎麼詢價？圖面與加工資料準備

客製不鏽鋼鐵圈怎麼詢價？圖面、樣品與加工資料準備重點

詢問客製不鏽鋼鐵圈（Metal Ring）時，只提供「8 吋、1.2 mm，請報價」通常還不夠。有現成圖面的案件，建議一開始就附上圖面、樣品照片、主要尺寸和加工需求，規格會比較好確認。

手上沒有圖面也可以先詢問。只要還有現用樣品，就能從照片、型號和已知尺寸開始整理。

不熟悉不鏽鋼鐵圈的用途與基本規格，可先參考不鏽鋼鐵圈（Metal Ring）是什麼？半導體用途、尺寸與產品規格。

有圖面，先確認是不是目前使用的版本

產線已經有在使用的 Metal Ring，手上也留有圖面時，詢價時直接附上最清楚。常見會出現在圖面上的資料包括：

• 外型尺寸
• 內徑或開口尺寸
• 厚度
• 孔位
• 定位部位
• 溝槽或其他加工
• 尺寸公差
• 材質
• 表面或加工備註

圖面也要先確認版本。有些產品在使用過程中曾改過孔位、厚度或局部尺寸，但舊圖仍留在內部資料夾。拿舊版圖面詢價，後面就可能出現圖面和現場使用品對不起來的情況。

詢價前先確認目前產線實際使用的是哪一版，會比較保險。

圖面上的公差不要自己重抓

現有圖面已經有公差時，直接照原圖提供即可。尤其是孔位、定位位置、厚度或設備配合尺寸，不要因為實物量測值和圖面稍有差異，就自行改成新的公差。

實物量到的尺寸只能當參考，不能直接當成原圖的公差。

只有樣品、沒有原始圖面的案件，也可以先提供量測尺寸，但要註明這是實物量測值，不是正式圖面公差。

沒有圖面，只有樣品也可以先詢問

有些現場只剩正在使用的鐵圈，原廠圖面已經找不到。這種情況可以先拍照，再整理目前量得到的尺寸。

照片建議至少包含：

• 正面
• 背面
• 側面
• 型號或雷雕位置
• 孔位近照
• 溝槽或特殊加工近照
• 缺口、定位或特殊外型的位置

鐵圈上有品牌、型號或編號，也建議一起拍清楚。尺寸可先提供最大外部尺寸、內徑、厚度，以及會影響安裝或定位的位置。

後續有其他需要確認的項目，再補量測資料就可以。

有特殊孔位或溝槽，照片和圖面要拍清楚

客製 Metal Ring 最容易漏掉的，通常是局部加工，常見像是：

• 孔位
• 定位孔
• 缺口
• 溝槽
• 方形外框
• 非標準開口
• 特殊加工邊

這些位置會和設備、Cassette 或治具配合時，建議直接在圖面上標示，也可以另外附上近照。

只有一張正面照片，往往看不出孔深、溝槽位置或局部加工細節。替換既有產品時，這些局部尺寸反而很重要。

還不確定哪些尺寸會影響設備、Cassette 或治具配合，可另外參考Wafer Frame 怎麼選？晶圓框架尺寸與設備相容性指南。

需要雷雕時，這些資料一起提供

Metal Ring 有雷雕需求時，可以在詢價時一起提供。常見內容包括：

• LOGO
• 型號
• 批號
• 日期
• 編號

有固定格式的話，也可以直接附範例，例如：

TJF-8B-001
TJF-8B-002
TJF-8B-003

LOGO 或其他圖樣可一併提供現有圖檔。雷雕位置也要一起確認，例如正面、背面或固定區域，最好直接在圖面或照片上標出來。

雷雕內容、位置和編號方式，建議在報價或打樣前先確認。

設備和載具都要沿用，詢價時要先說

有些客製案不是重新設計，而是希望新供應商做出能直接替換現有品的 Metal Ring。

這類案件可以直接說明：

現有設備、Cassette 和治具都會沿用，希望鐵圈可以直接替換。

這代表部分尺寸、孔位或定位位置不能任意調整。手上有設備或載具型號時，也可以一起提供。

不是每個案件都需要完整設備資料，但既有品替換時，這些資訊通常很有幫助。

既有品替換和新規格開發，準備的資料不一樣

替換現有 Metal Ring 時，重點是把原本規格保留下來；新規格開發則要先整理預計使用的尺寸、外型和加工方式。

資料還沒全部整理好，也不需要等到每一項都齊全才詢問。先把現有圖面、照片和已知條件提供出來，缺少的資料再依案件內容補充。

數量先給一個預估也可以

除了規格，預計數量也建議一起提供，例如：

• 打樣數量
• 首批需求量
• 後續預計使用量

這些資料會影響報價和製作安排。

正式需求量還沒確定時，可以先提供預估數量，不需要一開始就給得非常精準。

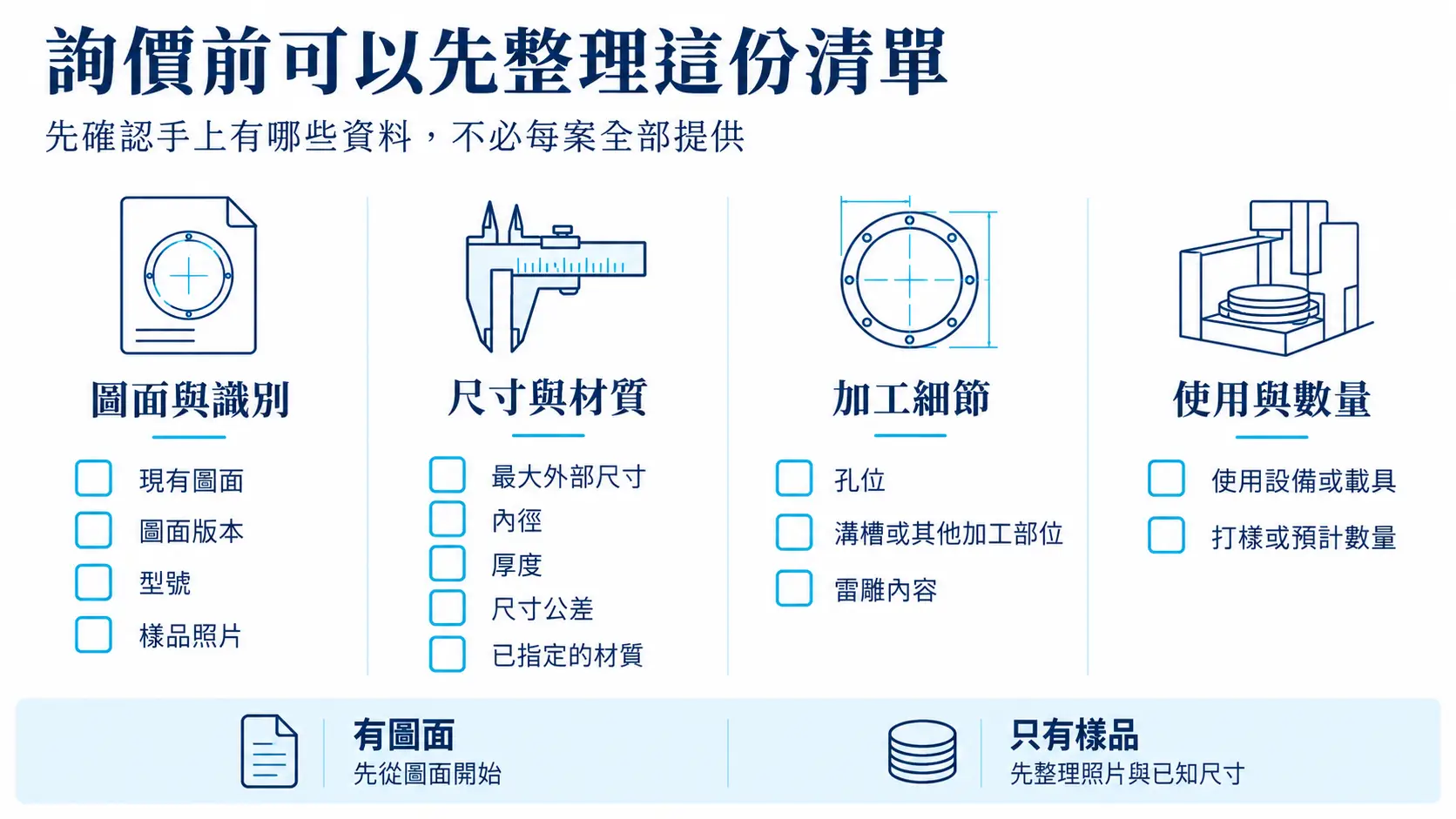

詢價前可以先整理這份清單

準備客製不鏽鋼鐵圈詢價資料時，可以先確認手上有哪些資訊：

• 現有圖面
• 圖面版本
• 型號
• 最大外部尺寸
• 內徑
• 厚度
• 尺寸公差
• 孔位
• 溝槽或其他加工部位
• 雷雕內容
• 使用設備或載具
• 樣品照片
• 打樣或預計數量
• 已指定的材質

不一定每個案件都要全部提供。有圖面就先從圖面開始；只有樣品，就先整理照片和已知尺寸。

YJ COREVIA客製不鏽鋼晶圓框架

YJ COREVIA 目前提供 6 吋、8 吋、12 吋不鏽鋼晶圓框架，也有方形、洗溝與特殊訂製框架。除了標準產品，也可依需求確認尺寸、厚度、CNC 加工與雷雕。

替換現有 Metal Ring 時，可以提供目前使用的圖面、型號和實物照片。只有樣品沒有圖面，也可以先提供照片與已知尺寸，再確認後續需要補哪些資料。

產品規格確認與報價需求，可直接聯絡我們。

總結

客製 Metal Ring 詢價不用等所有資料都齊全。

有圖面就先附圖面；只有樣品，就先提供照片、主要尺寸和數量。替換既有品時，再補充設備、Cassette 或治具是否沿用，以及孔位、溝槽、雷雕等特殊需求。

缺的資料後續再依案件內容補上即可。

FAQ

1. 客製不鏽鋼鐵圈一定要有圖面嗎？

不一定。沒有圖面時，可以先提供現有鐵圈的照片、型號和量測尺寸。產品有特殊孔位、溝槽或其他加工時，也建議另外拍近照。

2. 只有實物，沒有原廠圖面，可以詢價嗎？

可以。先提供正反面照片、主要尺寸、厚度，以及孔位和特殊加工部位。量測值不是正式圖面尺寸時，建議一併註明。

3. 圖面有公差，詢價時需要另外改嗎？

不需要。現有圖面已經有正式公差時，直接照原圖提供即可。不要只因為實物量測值不同，就自行修改公差。

4. 雷雕需要提供哪些資料？

可以提供 LOGO、型號、批號、日期或編號內容，以及雷雕位置。有固定圖樣或格式時，也可以附上現有圖檔或範例。

5. 找第二供應商時，最重要的是提供什麼？

希望直接替換現有產品時，優先提供目前使用的圖面、圖面版本、型號與實物照片。設備、Cassette 或治具維持不變時，也建議一起說明。

6. 詢價時一定要提供數量嗎？

建議提供。正式採購數量還沒確定時，可以先給打樣數量或預估需求量，後續再依實際需求調整。
