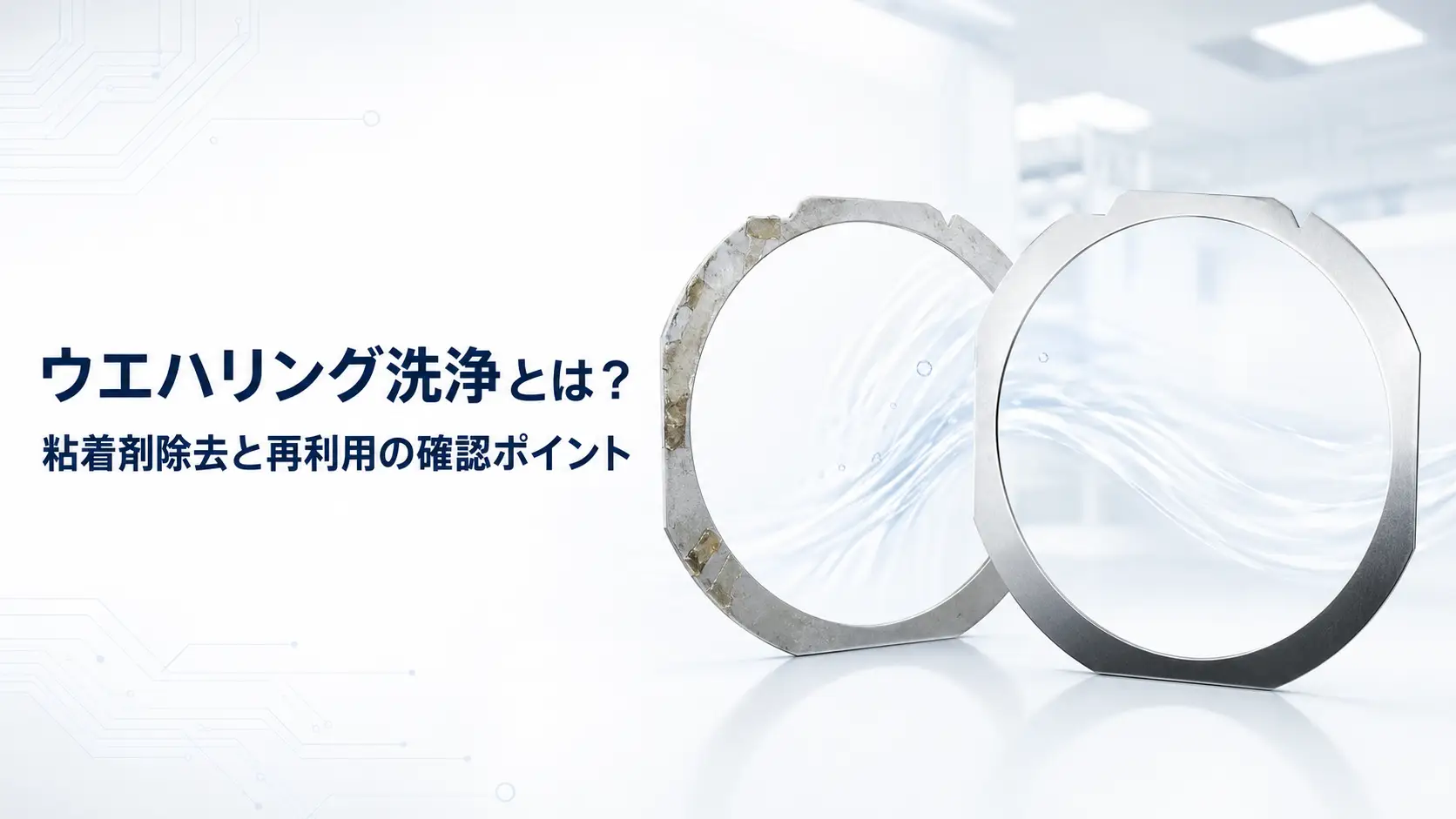

ウエハリング洗浄とは？粘着剤除去と再利用前の確認ポイント
金属製ウエハリングは、使用後に洗浄し、状態に問題がなければ再利用できる場合があります。
ただし、表面の汚れが落ちていれば、そのまま使えるとは限りません。ダイシングテープや粘着剤の残り、傷、変形、腐食などがあると、次回のテープ貼付や装置内での搬送に影響する可能性があります。
使用回数だけで決めず、洗浄後の状態を見て再利用できるか判断することが大切です。
ウエハリング洗浄で除去する主な付着物
使用後のウエハリングには、ダイシングテープ、粘着剤、切削くず、油分、酸化物などが残ることがあります。
付着物の種類やフレームの状態によって、適した処理方法は異なります。
粘着剤を落とす場合も、強い薬剤や物理的な力を使えばよいとは限りません。材質、表面処理、レーザーマーキング、主要寸法への影響を考慮して洗浄条件を決めます。

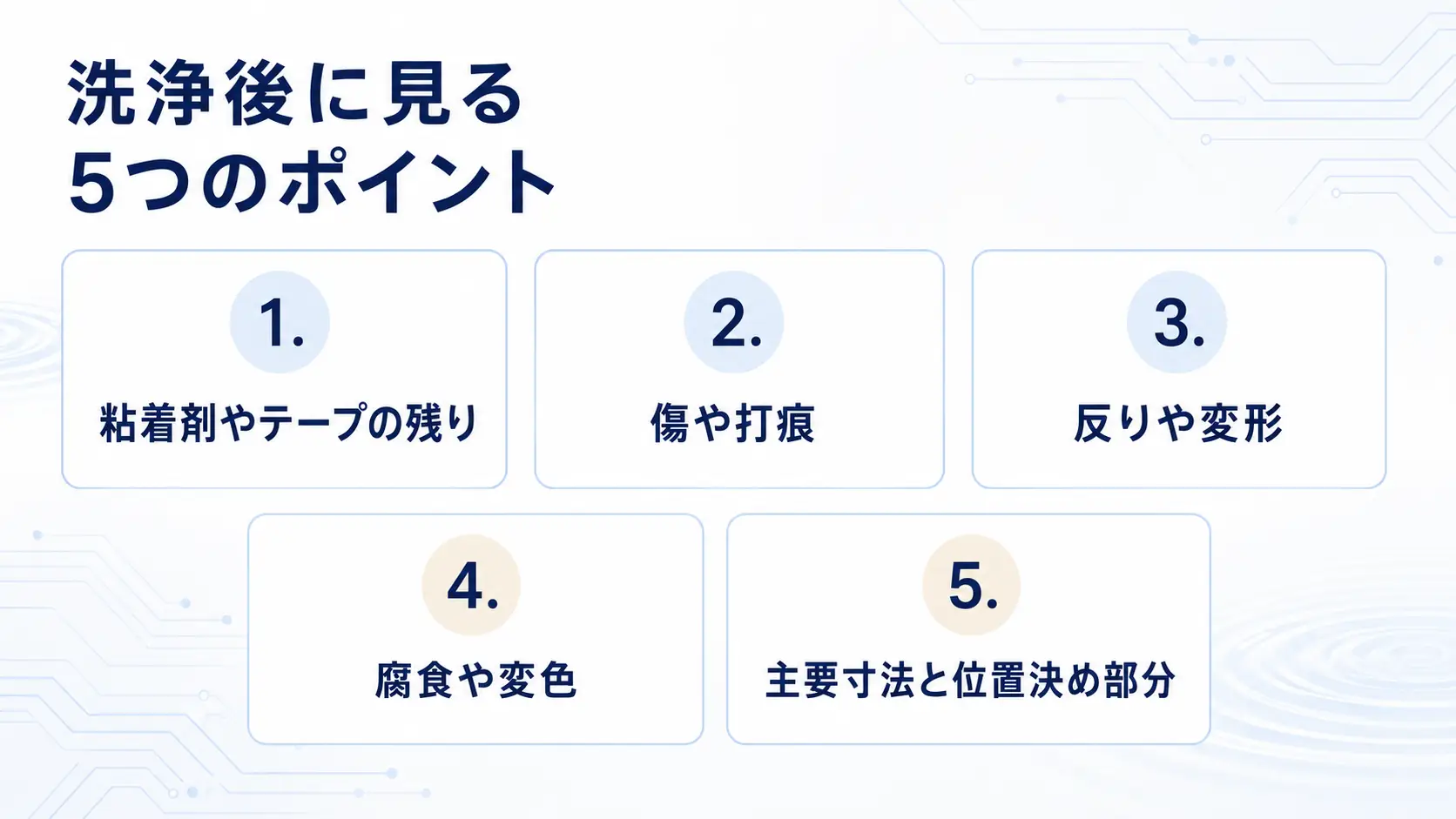

洗浄後に見る5つのポイント
1. 粘着剤やテープの残り
テープ貼付面に粘着剤やテープ片が残っていると、新しいダイシングテープを均一に貼りにくくなることがあります。
目視だけでなく、段差やべたつきが残っていないかも確認します。確認時は、皮脂や異物を付着させないよう、適切な手袋を使用してください。
2. 傷や打痕
搬送やテープ除去の際に、フレームに傷や打痕が生じることがあります。
小さな傷がすぐに使用不能につながるとは限りませんが、テープ貼付面、位置決め部分、装置やカセットとの接触部に深い傷やバリがある場合は注意が必要です。
3. 反りや変形
フレームに反りや変形があると、装置内での保持、位置決め、搬送カセットへの出し入れが不安定になる可能性があります。
大きな反りやねじれ、外周部の変形が見られる場合は、無理に再利用せず交換を検討したほうが安全です。
4. 腐食や変色
ステンレス製でも、薬剤、保管環境、表面状態によって腐食や変色が生じることがあります。
軽微な酸化や付着物は、洗浄、研磨、表面処理で改善できる場合があります。ただし、深い点状腐食、表面の剥離、腐食による寸法変化がある場合は、再利用に向かないことがあります。
5. 主要寸法と位置決め部分
洗浄や繰り返し使用の後は、外径、内径、厚みなどの主要寸法も見直します。
切り欠き、フラット部、位置決め穴、外周部に変形がないか、既存図面や新品時のサンプルと照合すると判断しやすくなります。
洗浄方法は材質と付着物によって決まる
ウエハリングの洗浄条件は一律ではありません。
超音波洗浄、薬剤による洗浄、研磨など、採用する方法によってフレーム表面への影響も変わります。
処理前には、少なくとも次の内容を整理します。
- フレームの材質
- 表面処理の有無
- 付着しているテープや粘着剤
- 酸化や腐食の状態
- レーザーマーキングの有無
- 洗浄後に求める外観状態
実際の処理方法は、現物の状態を見ながら決めるのが現実的です。
再利用より交換を検討したほうがよい状態
次のような状態が見られる場合は、洗浄を繰り返すより交換したほうがよいことがあります。
- 反りやねじれが大きい
- 外周や位置決め部分が変形している
- 深い傷やバリがある
- 腐食が進行している
- 腐食や研磨で寸法が変化している
- 粘着剤や付着物を十分に除去できない
- 装置やカセットへの出し入れが不安定
使用回数より、洗浄後の外観、主要寸法、変形の有無を見て判断してください。
再利用履歴を残す
同じウエハリングを繰り返し使用する場合は、管理番号、使用回数、洗浄日、外観検査結果などを記録しておくと、状態変化を追いやすくなります。
レーザーマーキングで製品番号、ロット番号、QRコードなどを付ける場合は、装置の保持部分やテープ貼付面に影響しない位置を指定します。
YJ COREVIAのウエハリング洗浄・改修サービス
YJ COREVIAでは、金属製ウエハリングやウェーハフレームを対象に、次のような洗浄・改修サービスを提供しています。
- テープ・粘着剤除去、超音波洗浄
- 除錆、精密研磨、表面処理
- 主要寸法の測定、外観検査
- CNC加工、レーザーマーキング
レーザーマーキングでは、製品番号、ロット番号、ロゴ、トレーサビリティコードの追加にも対応しています。
ご相談の際は、フレームの材質、主要寸法、付着物の状態、必要数量、図面や現物サンプルをご提供ください。
深い腐食や大きな変形、寸法への影響がある場合は、改修ではなく交換をご案内することがあります。
まとめ
金属製ウエハリングは、洗浄後の状態に問題がなければ再利用できる場合があります。
再利用前に見るべきポイントは、次の5つです。
- 粘着剤やテープの残り
- 傷や打痕
- 反りや変形
- 腐食や変色
- 主要寸法と位置決め部分
金属製だから何度でも使えるわけではありません。使用回数より、洗浄後の状態と装置側の条件を基準に判断してください。
ウエハリングの粘着剤除去、超音波洗浄、除錆、精密研磨、改修については、YJ COREVIAまでお問い合わせください。
FAQ
1. 金属製ウエハリングは洗浄して再利用できますか？
洗浄後の状態に問題がなければ、再利用できる場合があります。粘着剤残り、傷、変形、腐食、主要寸法などを見て判断します。
2. ウエハリングは何回まで再利用できますか？
一律の回数は設定できません。使用回数ではなく、洗浄後の外観、主要寸法、変形や腐食の状態を基準に判断します。
3. YJ COREVIAではどのような洗浄サービスに対応していますか？
テープ・粘着剤除去、超音波洗浄、除錆、精密研磨、表面処理、主要寸法の測定、外観検査などに対応しています。
