シングルウェーハシッパーとは？1枚用ブリスターボックス

シングルウェーハシッパーとは？ウェーハフレーム1枚用ブリスターボックスを解説

シングルウェーハシッパーは、ウェーハやウェーハフレームを1枚単位で収納し、保管や搬送に使用するキャリアです。

「single wafer shipper」という名称は、メーカーや製品によって収納対象が異なります。裸ウェーハ向けの製品もありますが、YJ COREVIAのTJF-Sシリーズは、ウェーハフレームの個別保管・搬送を主用途とするブリスターボックス型のシングルウェーハシッパーです。

複数枚をまとめて収納するウェーハフレームカセットやFrame Boxとは役割が異なり、評価品やサンプルなど、特定のフレームだけを分けて扱いたい場合に適しています。

YJ COREVIAでは、6インチ、8インチ、12インチのウェーハフレーム向け製品を展開しています。

YJ COREVIAのTJF-Sシリーズはフレーム1枚単位で扱うシッパー

YJ COREVIAでは、TJF-S6、TJF-S8、TJF-S12を、ウェーハフレーム向けのシングルウェーハシッパーとして展開しています。

ウェーハフレームを使用する場合、ウェーハはダイシングテープなどを介してフレームに固定され、その状態のままケースに収めます。

つまり、TJF-Sシリーズをウェーハフレーム用途で使用する場合、管理する単位は、

ウェーハを固定したフレーム1枚

です。

市場では「シングルウェーハシッパー」という名称が裸ウェーハ用製品にも使われるため、製品を選ぶ際には、収納対象と製品仕様を確認することが重要です。

なぜウェーハフレームを1枚ずつ収納するのか

ウェーハフレームは、カセットなどを使って複数枚まとめて搬送することもできます。

一方、試作や評価、サンプルの受け渡しでは、ロット全体ではなく特定のフレームだけを扱うことがあります。

例えば、

• 評価用のフレームだけを別に保管する
• サンプルとして1枚だけ別工程へ移動する
• 特定のフレームだけを取り出して管理する
• 少量のフレームを個別に搬送する

といったケースです。

こうした用途では、複数枚用のキャリアを使用するよりも、必要なフレームを1枚ずつケースに収納した方が管理しやすい場合があります。

また、1ケースに1枚ずつ収納することで、保管や取り扱い時にフレーム同士が直接接触するのを避けやすくなります。

シングルウェーハシッパーは、大量のフレームをまとめて搬送するための製品というより、必要なフレームを1枚単位で扱うためのキャリアと考えるとわかりやすいでしょう。

ブリスターボックス型はどのように使う？

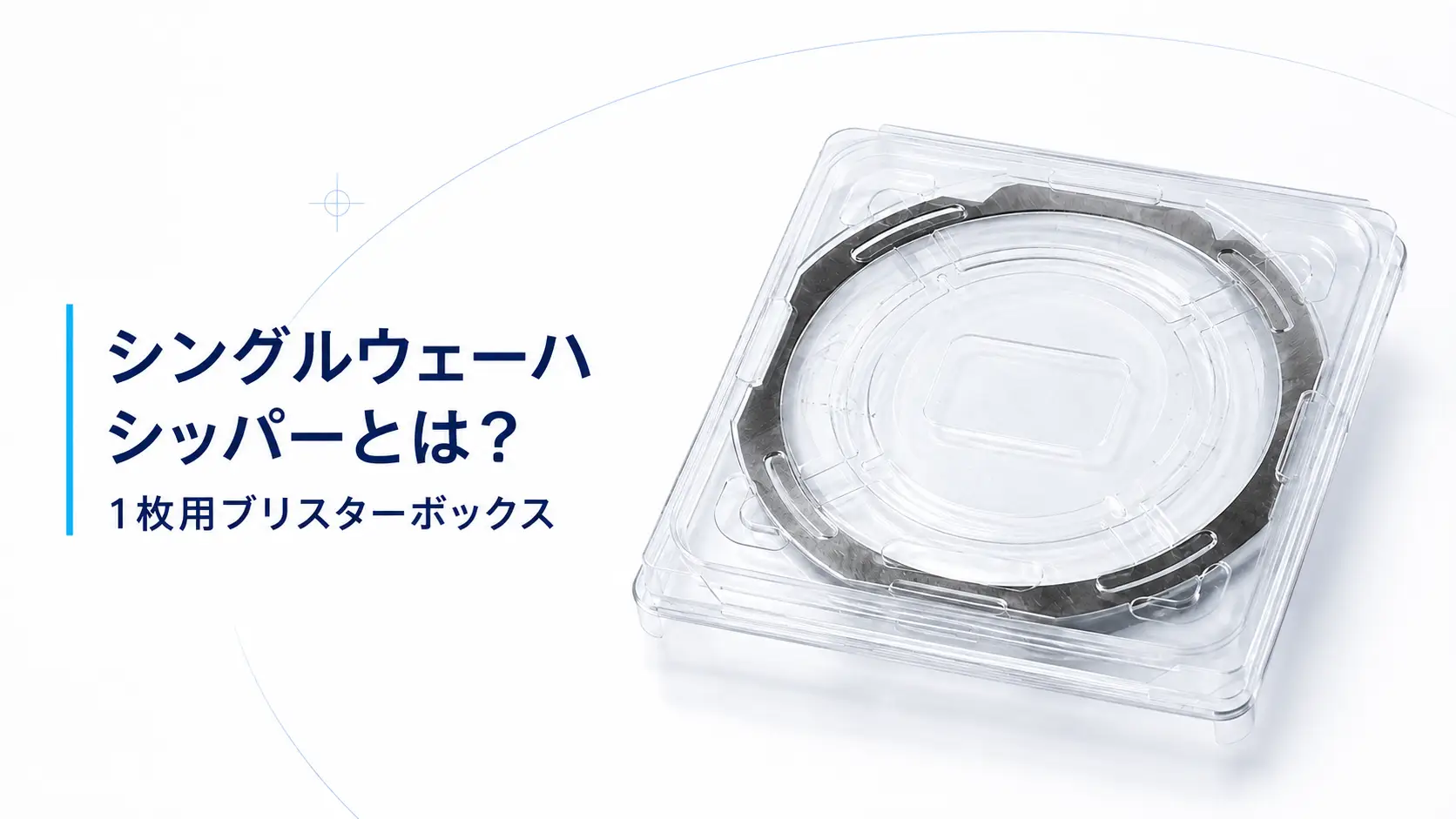

YJ COREVIAのシングルウェーハシッパーは、ウェーハフレームを1枚収納するブリスターボックス型です。

複数のスロットを備えたカセットとは異なり、基本的に1ケースに1枚のフレームを収納して使用します。

そのため、

• フレームごとに分けて管理しやすい
• 必要な1枚だけを取り出して移動しやすい
• ケース単位で保管しやすい

といった使い方ができます。

特に、試作や評価、サンプル管理など、ロット全体ではなく一部のフレームだけを扱う場合に使いやすい構成です。

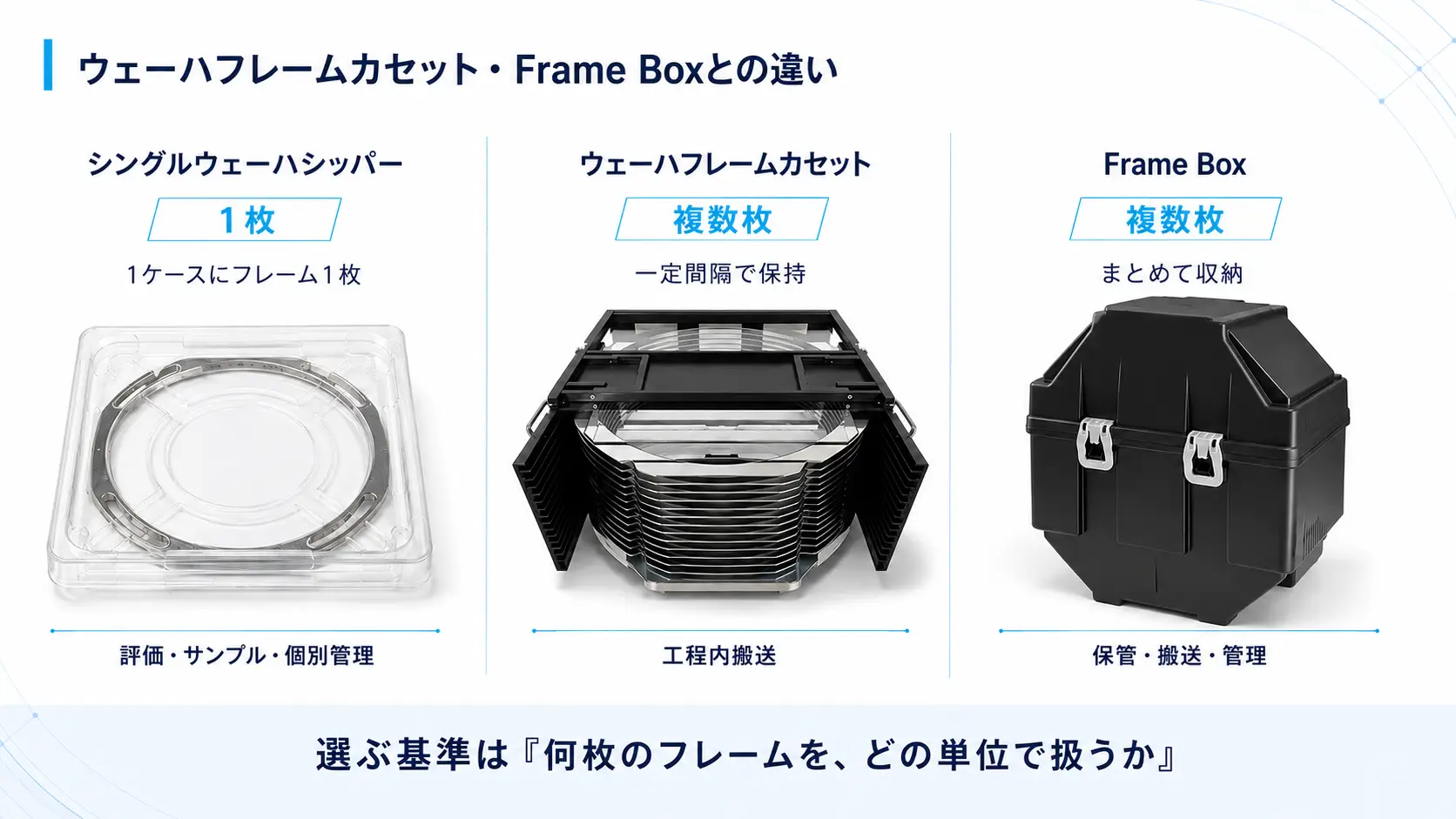

ウェーハフレームカセット・Frame Boxとの違い

シングルウェーハシッパー、ウェーハフレームカセット、Frame Boxはいずれもウェーハフレームの保管や搬送に使用できますが、一度に扱うフレームの枚数と用途が異なります。

どのキャリアが優れているかではなく、何枚のフレームを、どの単位で扱いたいかによって使い分けます。

複数枚をまとめて管理・搬送したい場合はカセットなどが候補になります。一方、評価品やサンプルなど、特定の1枚だけを分けて扱いたい場合は、シングルウェーハシッパーが選択肢になります。

6・8・12インチは何を基準に選ぶ？

YJ COREVIAでは、6インチ、8インチ、12インチのウェーハフレーム向けにシングルウェーハシッパーを展開しています。

ここでいう6・8・12インチは、使用するウェーハフレームのサイズ区分に対応しています。

ウェーハ径とウェーハフレームの外形寸法は同じではないため、ウェーハ径だけで判断せず、使用するウェーハフレームが対象製品に適合するかを確認することが重要です。

標準的なフレームであれば対応インチから候補を絞りやすくなりますが、特殊形状や客製フレームの場合は、実際のフレーム仕様をもとに確認します。

現在使用しているシッパーからの置き換えや、使用中のフレームが標準製品に適合するかわからない場合は、フレームの図面や主要寸法があると比較しやすくなります。

シングルウェーハシッパーが向いているのはどんな場合？

シングルウェーハシッパーを検討しやすいのは、次のようなケースです。

1. 評価・試作

量産ロットとは分けて、評価用や試作用のフレームだけを管理したい場合。

2. サンプルの受け渡し

取引先や別工程へ、特定のフレームだけを渡したい場合。

3. 個別保管

検査後のフレームなどを、ほかのロットとは分けて保管したい場合。

4. 少量搬送

カセットを使用するほどの枚数ではなく、必要なフレームだけを個別に移動したい場合。

5. 現在の1枚用ケースを置き換えたい場合

現在使用しているシングルシッパーの調達先変更や代替品を検討している場合も、候補になります。

この場合は、現在のケース型式や使用しているウェーハフレームの情報があると、標準製品との比較を進めやすくなります。

外部へ発送する場合は、シッパー単体だけでなく、外装梱包を含めた輸送条件も確認します。

YJ COREVIAで製品を確認する際に用意しておきたい情報

YJ COREVIAでは、6インチ、8インチ、12インチのウェーハフレーム向けシングルウェーハシッパーを取り扱っています。

製品選定や現在使用している製品との比較を行う際は、次のような情報があると確認を進めやすくなります。

• 使用しているウェーハフレームのサイズ
• フレームの図面または主要寸法
• 現在使用しているシッパーのメーカー・型式
• 必要なESD条件
• 必要数量
• 主な用途（保管、工程間搬送、サンプル搬送など）

YJ COREVIAの公開資料では、PET／ESD仕様の製品として案内されています。

ESD条件が指定されている場合は、用途側の要求条件と実際の製品仕様を個別に確認してください。

現在使用している製品からの置き換えでは、「6インチ用」「8インチ用」といったサイズ区分だけで候補を決めるのではなく、実際に使用するウェーハフレームとの組み合わせを確認することが重要です。

現在使用しているウェーハフレームの図面や主要寸法、シッパー型式をご共有いただければ、YJ COREVIAでは、6・8・12インチの標準製品と比較するために必要な仕様や、置き換え時の確認項目を整理できます。

シングルウェーハシッパーの製品選定・仕様確認・お見積りをご希望の場合は、YJ COREVIAまでお問い合わせください。

まとめ

シングルウェーハシッパーは、ウェーハやウェーハフレームを1枚単位で保管・搬送するためのキャリアです。

YJ COREVIAのTJF-Sシリーズは、ウェーハフレームの個別保管・搬送を主用途とするブリスターボックス型の製品で、6インチ、8インチ、12インチ向けに展開しています。

ウェーハフレームカセットやFrame Boxとの大きな違いは、複数枚をまとめて扱うのではなく、必要なフレームだけを1枚単位で管理しやすいことです。

そのため、評価、試作、サンプル、個別保管、少量搬送など、ロット全体をまとめて扱う必要がない場面で使いやすくなります。

製品を検討する際は、ウェーハ径だけでなく、実際に使用するウェーハフレームとの組み合わせを確認します。

現在使用しているシッパーがある場合は、そのメーカー・型式やフレーム図面を用意しておくと、候補製品との比較を進めやすくなります。

FAQ

1. シングルウェーハシッパーとは何ですか？

ウェーハやウェーハフレームを1枚単位で収納し、保管や搬送に使用するキャリアです。収納対象や構造は製品によって異なります。

2. YJ COREVIAのTJF-Sシリーズは何に使用しますか？

TJF-Sシリーズは、ウェーハフレームの個別保管・搬送を主用途とするシングルウェーハシッパーです。

3. ウェーハフレームカセットとの違いは何ですか？

シングルウェーハシッパーは1ケースにフレームを1枚収納して使用します。ウェーハフレームカセットは、複数枚のフレームをまとめて扱う場合に使用します。

4. YJ COREVIAでは何インチ用がありますか？

6インチ、8インチ、12インチのウェーハフレーム向け製品を展開しています。

5. 使用中のウェーハフレームに適合するか確認できますか？

対応インチだけでは判断しにくい場合があります。フレームの図面や主要寸法などをもとに、対象製品との組み合わせを確認します。

6. 既存のシングルウェーハシッパーから置き換えられますか？

現在使用しているケースのメーカー・型式や仕様、収納するウェーハフレームの情報をもとに比較します。同じインチ区分でも仕様が異なる場合があるため、個別の確認が必要です。

7. 見積りを依頼する際は何を伝えればよいですか？

ウェーハフレームのサイズ、図面または主要寸法、現在使用しているケースのメーカー・型式、必要数量、ESD条件、主な用途などをご共有いただくと、確認を進めやすくなります。
