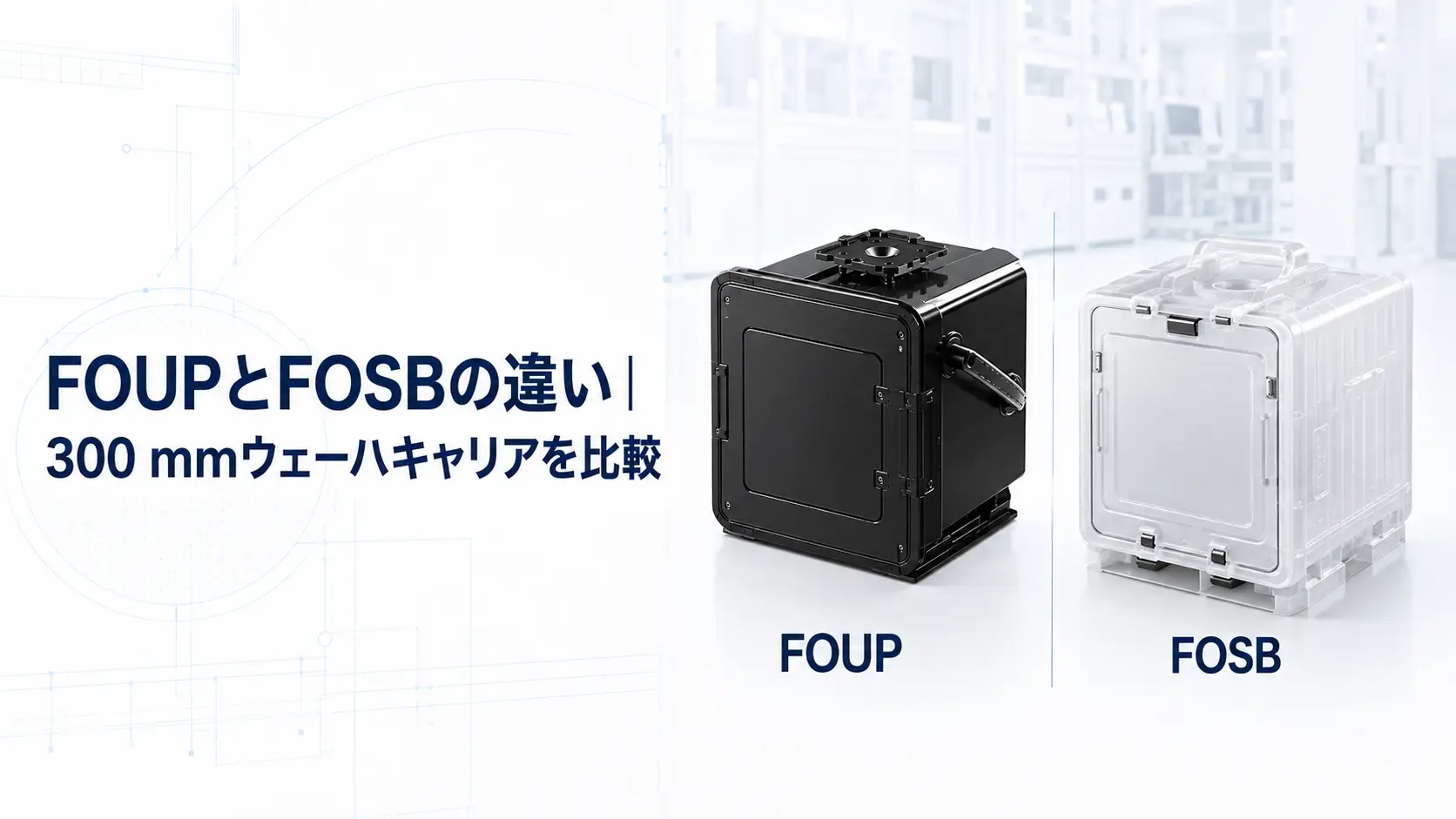

FOUPとFOSBの違い｜300 mmウェーハキャリアを比較

FOUPとFOSBの違い｜300 mmウェーハキャリアの用途と選び方

FOUPとFOSBは、どちらも300 mmウェーハで使われる前開き型のキャリアです。

外観が似ている製品もあり、「300 mm対応」「25枚収納」といった仕様も共通するため、同じように使えると思われることがあります。

しかし、FOUPとFOSBでは、主に想定される使用工程と優先される設計条件が異なります。

一般的にFOUPはFab内でウェーハを工程間搬送し、ロードポートや製造装置と連携して使用するキャリアです。一方、FOSBはウェーハメーカーからFabへの輸送など、ウェーハの出荷・施設間輸送を中心とした搬送で使われます。

そのため、同じ300 mm・25枚収納でも、製品名や容量だけで置き換えられるかを判断することはできません。

FOUPとFOSBの基本的な違い

まず、用途の違いを整理するとわかりやすくなります。

大きな違いは「形」よりも、どこからどこまでウェーハを運び、その途中で何と接続するかにあります。

FOUPはFab内の工程搬送を前提に考える

FOUPは、300 mmウェーハをFab内で搬送しながら、各工程の装置へ受け渡すために使われます。

製造ラインでは、FOUPがロードポートにセットされ、前面ドアを介して装置側が内部のウェーハへアクセスします。

自動搬送ラインでは、FOUPがAMHS、ストッカー、ロードポートなど複数の設備を経由することもあります。

そのためFOUPでは、前面ドアやキャリアの位置決め、ウェーハの保持位置など、装置とのインターフェースが重要になります。

FOUPは単にウェーハを運ぶ容器ではなく、製造ラインの一部として扱われるキャリアと考える方が実際の用途に近くなります。

FOSBは出荷・輸送でのウェーハ保護を重視する

FOSBは Front Opening Shipping Box の名称が示す通り、300 mmウェーハの出荷・輸送で使われるキャリアです。

例えば、ウェーハメーカーからFabまでウェーハを搬送する際には、移動中の振動や衝撃、汚染などからウェーハを保護する必要があります。

そのためFOSBでは、輸送中のウェーハ位置を維持し、振動・衝撃・汚染リスクを抑えることが重要になります。

ただし、FOSBは手作業専用の単純な輸送箱という意味ではありません。

製品によってはFIMS対応や自動搬送用のインターフェースを持つFOSBもあります。

したがって、FOUPとFOSBの違いを「自動化できるか、できないか」だけで分けるのは適切ではありません。

同じ300 mm・25枚収納なら置き換えできる？

あるFOUPとFOSBがどちらも、

• 300 mmウェーハ対応
• 25枚収納
• 前開き構造

だったとしても、それだけで互換性があるとは判断できません。

確認したいのは、外から見える仕様だけではなく、

• 内部のウェーハ保持位置
• スロットピッチ
• 前面ドアの構造
• 底面インターフェース
• キャリアの位置決め
• 装置側からのウェーハアクセス
• 実際の搬送・輸送条件

です。

「同じ枚数が入る」ことと、「同じ工程で使える」ことは別です。

FOUPとFOSBを比較するときは、容量だけでなく、実際の使用環境とインターフェースまで見る必要があります。

FOSBをFab内で使うことはできない？

FOSBの中には、FIMS対応など自動化設備との接続を考慮した製品もあります。

そのため、「FOSBだからFab内では使えない」と一律に判断することはできません。

ただし、FIMS対応であってもFOUPと同じ条件で使用できることを意味するわけではありません。

実際には、ロードポート、位置決め、ウェーハアクセスなど、使用する設備との適合性を確認する必要があります。

FOUPを輸送用として使えばよい？

FOUPもウェーハを保護しながら搬送するキャリアなので、「そのまま外部輸送にも使えるのでは」と考えることがあります。

しかし、Fab内搬送と外部輸送では、キャリアに求められる条件が異なります。

外部輸送では、

• 振動
• 衝撃
• 梱包方法
• 長時間の搬送
• 物流環境

なども関係します。

FOSBは、こうした出荷・輸送用途を想定したウェーハキャリアです。一方、FOUPはFab内の工程や装置との連携を重視したキャリアとして使われます。

そのため、「どちらにも300 mmウェーハが入る」という理由だけで用途を入れ替えるのではなく、実際の搬送環境を基準に選ぶ方が適切です。

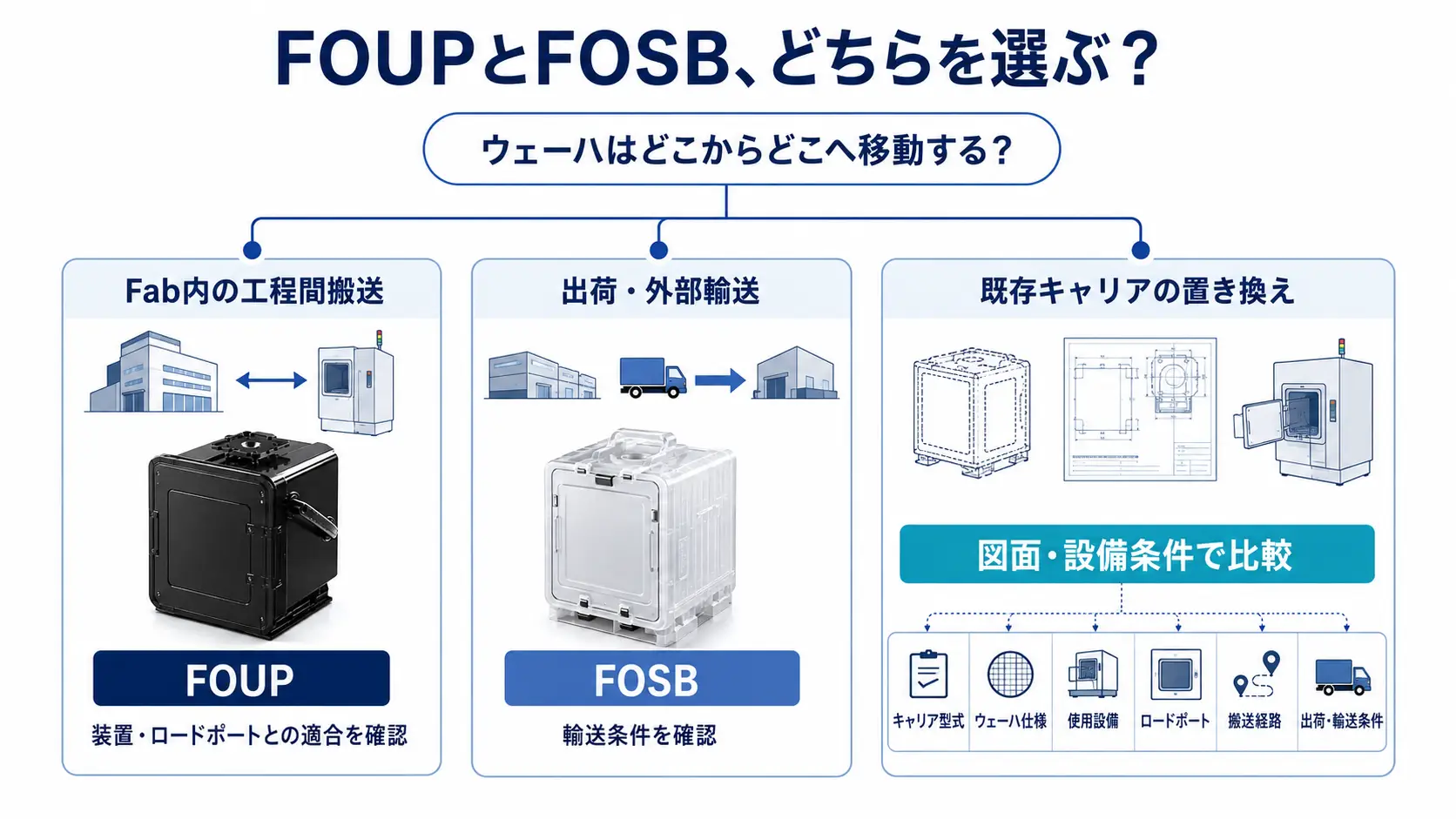

FOUPとFOSB、どちらを選ぶ？

最初に確認したいのは、キャリアそのものよりウェーハがどこからどこへ移動するのかです。

1. Fab内で工程間搬送する場合

ロードポートや製造装置と接続しながら工程間を移動する場合は、FOUPを中心に設備との適合性を確認します。

2. ウェーハを出荷・輸送する場合

ウェーハメーカーからFabへの出荷など、外部輸送を主な目的とする場合はFOSBの用途に近くなります。

3. 既存キャリアを置き換える場合

名称だけでFOUP／FOSBを合わせるより、現在使えているキャリアの図面や設備条件を基準に比較した方が確実です。

特に、

• 現在のキャリア型式
• ウェーハ仕様
• 使用設備
• ロードポート
• 搬送経路
• 出荷・輸送条件

を整理すると、維持すべき仕様を判断しやすくなります。

YJ COREVIAのウェーハキャリアFOUP

YJ COREVIAでは、12インチウェーハ向けの25枚収納FOUPを取り扱っています。

公開資料では、12インチウェーハ対応、25枚収納、PC／ESD仕様などが記載されています。

既存FOUPの置き換えや新規設備への導入を検討している場合は、現在のキャリア仕様や装置条件を合わせて確認することが重要です。

比較する際は、

• 現在使用しているキャリアの型式または図面
• ウェーハ仕様
• 使用する装置
• ロードポート条件
• 搬送方法

などの情報があると、確認すべき項目を整理しやすくなります。

YJ COREVIAまでお問い合わせいただければ、維持すべき仕様と確認が必要な項目を整理しながら比較できます。

まとめ

FOUPとFOSBは、どちらも300 mmウェーハで使われる前開き型キャリアですが、主に想定される使用工程と役割が異なります。

一般的には、

• FOUP：Fab内の工程搬送と装置との受け渡し
• FOSB：ウェーハの出荷・施設間輸送

という違いがあります。

ただし、FOSBにも自動化インターフェースを持つ製品があるため、「FOUPは自動、FOSBは手動」と単純に分けることはできません。

最終的に見るべきなのは製品名ではなく、

そのキャリアが、実際のウェーハ、装置、搬送経路、輸送条件に合っているか

です。

特に既存キャリアを置き換える場合は、300 mm・25枚といった共通仕様だけでなく、現在使用しているキャリアとの差分まで確認することが重要です。

FAQ

1. FOUPとFOSBの一番大きな違いは何ですか？

主に想定される使用工程です。一般的にFOUPはFab内の工程搬送や装置との受け渡し、FOSBはウェーハの出荷・施設間輸送を中心とした搬送に使われます。

2. FOUPとFOSBはどちらも300 mmウェーハに使えますか？

300 mmウェーハ向けには、どちらの製品カテゴリーも存在します。ただし、対応ウェーハ径が同じだけで互換性があるとは判断できません。

3. 25枚収納のFOSBを25枚収納FOUPの代わりに使えますか？

収納枚数だけでは判断できません。前面ドア、内部保持、底面インターフェース、装置との接続条件などを確認する必要があります。

4. FOSBは自動搬送に使えませんか？

製品によります。FIMS対応など、自動化インターフェースを持つFOSBもあります。

5. FOUPをウェーハ輸送に使えますか？

FOUPにもウェーハ搬送機能はありますが、外部輸送では振動、衝撃、梱包、物流環境など別の条件が加わります。用途に適したキャリアかを個別に確認する必要があります。

6. FOUPとFOSBを置き換えるとき、何を確認すればよいですか？

現在のキャリア図面、ウェーハ仕様、ドア・底面インターフェース、使用設備、搬送経路、輸送条件などを比較します。
