ウェーハキャリアFOUPの選び方｜サイズ・容量・装置互換性の確認ポイント
ウェーハキャリアFOUPを探すとき、最初に確認するのは「12インチ対応」「25枚収納」といった基本仕様ではないでしょうか。
もちろん、どちらも重要です。
ただし、既存設備への導入や現在使用しているFOUPの置き換えを考える場合、サイズと収納枚数が同じだけでは判断できません。
実際には、
- FOUPをロードポートに正しくセットできるか
- 前面ドアを装置側で開閉できるか
- ウェーハを問題なく搬入・搬出できるか
- 既存の搬送方法に適合するか
まで確認する必要があります。
FOUP選定で重要なのは、ウェーハを収納できるかだけではなく、現在の設備で正しく使えるかまで確認することです。
FOUPを選ぶ前に、まず確認したいこと
FOUPの仕様を見るときは、次の項目から確認すると整理しやすくなります。
| 確認項目 | 主な確認内容 |
|---|---|
| ウェーハサイズ | 300 mmなど、実際に使用するウェーハ径に対応しているか |
| 収納枚数 | 必要なロット数とキャリア容量が合っているか |
| 外形寸法 | ロードポート、搬送設備、保管スペースに適合するか |
| 前面ドア | ドア位置や開閉機構が装置側と合っているか |
| 底面インターフェース | FOUPの位置決めや支持条件が設備側と合っているか |
| 材質・ESD | 必要な材料・電気特性を満たしているか |
| 搬送条件 | AMHS、手動搬送、ストッカーなど既存の運用に適合するか |
新規導入なのか、既存FOUPの置き換えなのかによって、優先して確認するポイントも変わります。
12インチ対応なら、同じFOUPとして使える？
「12インチ対応」はFOUP選定の出発点ですが、互換性を示すものではありません。
同じ300 mmウェーハを収容するFOUPでも、実際の使用ではキャリア外形やドア、底面、設備側の位置決め条件などが関係します。
例えば現在使用しているFOUPから別メーカーの製品へ変更する場合、
現在も12インチだから、新しい12インチFOUPもそのまま使える
とは限りません。
既存ラインで置き換える場合は、ウェーハ径だけでなく、現在使用しているキャリアと設備側のインターフェースをどこまで維持できるかを見ることが重要です。
25枚収納なら、容量だけ見ればよい？
300 mm FOUPでは25枚収納が一般的な仕様の一つです。
ただし、25枚収納という数字はキャリア容量を示しているだけで、設備との互換性を示すものではありません。
実際には、ウェーハの保持位置やスロット構成、装置側から各ウェーハへアクセスできるかも確認します。
そのため、「25枚収納」は重要な基本情報ですが、実際の運用条件まで含めて判断する必要があります。

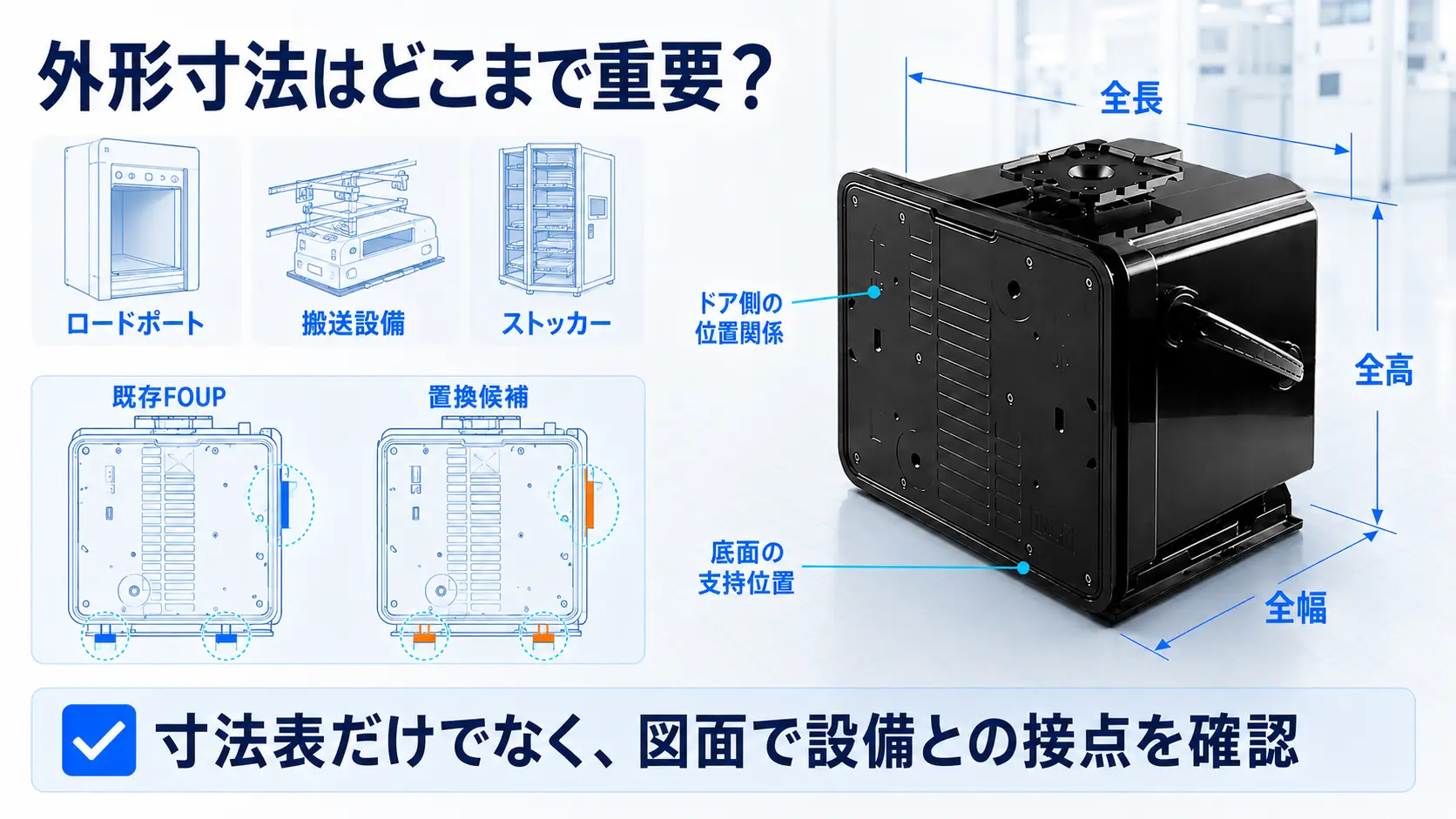

外形寸法はどこまで重要？
FOUPの外形寸法は、単に「設置スペースに入るか」を見るための数字ではありません。
ロードポートへのセット、搬送設備とのクリアランス、ストッカーへの収納などにも関係します。
既存FOUPを置き換える場合は、新旧製品について少なくとも、
- 全長
- 全幅
- 全高
- ドア側の位置関係
- 底面の支持位置
を比較しておくとよいでしょう。
外形寸法が近くても、装置が実際に接触する位置や位置決め部分が異なれば、使用条件も変わります。
そのため、寸法表だけを見るより、図面を使って設備との接点を比較する方が確実です。
前面ドアとロードポートはセットで確認する
FOUPの特徴である前面ドアは、装置との受け渡しに直接関わります。
ロードポートにFOUPをセットすると、装置側の機構を介してドアを開閉し、内部のウェーハへアクセスします。
ここで確認したいのは、単に「前開きかどうか」ではありません。
例えば、
- ドアの位置
- ドア外形
- 開閉機構との位置関係
- FOUPのセット位置
- 装置側の開口
- ウェーハ搬送位置
などが関係します。
既存FOUPを別製品へ置き換える場合、外形サイズが近くてもドアまわりの条件が異なると、そのまま置き換えられない可能性があります。
底面インターフェースも見落としやすい
FOUPはロードポート上に置くだけではなく、決められた位置に安定してセットされる必要があります。
そのため、底面の支持位置や位置決め形状、装置側との接触位置も設備との適合性に関わります。
AMHSやストッカーを使用する場合は、搬送時にFOUPをどのように保持し、どの位置で受け渡すかも確認しておく必要があります。
一つのロードポートにセットできても、実際の搬送経路全体で運用できるとは限らないためです。
SEMI規格に準拠していれば互換性は問題ない？
SEMI E47.1は、300 mmウェーハ用FOUPの機械的インターフェースを確認する際に参照されてきた規格の一つです。
ただし、規格への準拠だけで個別装置との互換性が保証されるわけではありません。
設備側にも型式、構成、オプション、運用方法などの違いがあります。
そのため、規格情報は互換性を確認するための一つの基準として使い、最終的には実際のFOUPと装置仕様を比較する必要があります。
特に置き換えの場合は、現在使用しているFOUPの図面や型式があると確認しやすくなります。
材質やESD仕様はどう見る？
FOUPにESD要求がある場合は、「PC」「ESD」という表記だけで判断するのではなく、製品の電気特性と実際の設備条件を確認します。
接地や装置との接触条件も含め、FOUP単体ではなくライン全体でのESD管理として見る方が適切です。
必要に応じて、製品仕様書や要求値を使って確認します。
AMHSを使用する場合は何を確認する？
自動搬送ラインでは、FOUPはロードポートだけでなくAMHSやストッカーとも関係します。
外形や搬送時の保持条件に加え、RFIDなどを使用する場合は、機械的な条件だけでなくキャリア識別の仕様も確認します。
既存FOUPを置き換える場合は、何を準備すればよい？
既存製品から別のFOUPへ変更する場合は、ゼロから選ぶよりも、現在の条件を基準に比較した方が効率的です。
可能であれば、以下の情報を準備します。
1. 現在のFOUP
- メーカー・型式
- 外形寸法
- 図面
- 収納枚数
- 材質・ESD仕様
- ドア仕様
2. 使用設備
- 装置メーカー・型式
- ロードポート仕様
- AMHSの有無
- ストッカーの有無
- 搬送方法
3. 搬送するウェーハ
- ウェーハサイズ
- 厚み
- 一度に扱う枚数
この情報があれば、
「何を変えてもよいか」ではなく、「何を変えてはいけないか」
から比較できます。
既存設備が安定して動いている場合、この考え方の方が置き換え時の確認範囲を整理しやすくなります。
新規設備に導入する場合は、装置側から確認する
既存FOUPがない新規ラインでは、キャリアから選び始めるより、まず装置側の条件を確認した方が整理しやすくなります。
例えば、
- 対象ウェーハ
- ロードポート
- 搬送方式
- 必要な収納枚数
- ESD要求
- キャリア識別方法
を確認したうえで、その条件に合うFOUPを比較します。
FOUPは単独で使う製品ではないため、「どのFOUPが良いか」より、「装置側がどのFOUP条件を要求しているか」から見る方が実務的です。
YJ COREVIAのウェーハキャリアFOUP
YJ COREVIAでは、12インチウェーハ向けの25枚収納FOUPを取り扱っています。
公開資料では、
- 12インチウェーハ対応
- 25枚収納
- 外形寸法：370 × 387 × 322 mm
- PC／ESD仕様
- SEMI E47.1準拠
と記載されています。
これらは製品を比較する際の基本条件になりますが、既存FOUPの置き換えや設備への導入では、公開スペックだけで互換性を判断するのではなく、実際の装置条件と合わせて確認する必要があります。
比較する際は、
- 現在使用しているFOUPの型式または図面
- ウェーハ仕様
- 使用する装置
- ロードポート条件
- AMHSの有無
- 必要な識別・管理仕様
などの情報があると、確認すべき項目を整理しやすくなります。
既存FOUPの置き換えや、新規設備への導入を検討している場合は、現在のFOUP仕様や装置条件をご共有ください。
YJ COREVIAまでお問い合わせいただければ、どの仕様を維持し、どの項目を確認すべきか整理しながら比較できます。
FOUP選定で最後に確認したいこと
FOUPを選ぶとき、「12インチ」「25枚」「ESD」といった仕様は重要です。
ただし、これらはあくまで選定の入口です。
実際の導入では、
- ウェーハを正しく保持できるか
- ロードポートに正しくセットできるか
- ドアを問題なく開閉できるか
- 装置側がウェーハへアクセスできるか
- 搬送システムを含めて運用できるか
まで確認します。
特に既存FOUPを置き換える場合は、新しい製品の仕様だけを見るのではなく、現在使えているFOUPの条件を基準に差分を確認することが重要です。
まとめ
ウェーハキャリアFOUPの選定では、12インチ対応や25枚収納といった基本仕様だけでは十分ではありません。
外形寸法、前面ドア、底面インターフェース、ロードポート、搬送方法、ESD仕様などを、実際の設備条件と合わせて確認します。
特に置き換えの場合は、
「同じ300 mm FOUPか」よりも、「現在の設備で必要な条件を維持できるか」
という視点で比較すると整理しやすくなります。
FOUPはウェーハを収納する容器であると同時に、装置や搬送システムと接続して使うキャリアです。
そのため、製品単体の仕様だけでなく、実際のライン全体を見ながら選ぶことが重要です。
FAQ
1. 12インチ・25枚収納のFOUPなら互換性がありますか？
それだけでは判断できません。外形寸法、前面ドア、底面インターフェース、ロードポートなど、設備との接続条件も確認する必要があります。
2. SEMI規格に準拠していれば、どのロードポートでも使えますか？
規格準拠は重要な確認条件の一つですが、それだけで個別設備との互換性が保証されるわけではありません。実際の装置型式やインターフェース条件も確認します。
3. FOUPを別メーカー製品へ置き換えるとき、何が必要ですか？
現在使用しているFOUPの型式や図面、装置型式、ロードポート、搬送方法、ウェーハ仕様などがあると比較しやすくなります。
4. FOUPの外形寸法が同じなら置き換えできますか？
外形寸法だけでは判断できません。ドア、底面の位置決め、装置との接触位置、ウェーハ搬送条件なども確認する必要があります。
5. FOUPのESD仕様は材質だけで判断できますか？
材質名だけでは十分ではありません。製品の電気特性に加えて、設備との接触や接地条件も合わせて確認します。
6. 新規ラインではFOUPと装置のどちらから選べばよいですか？
まず対象ウェーハと装置側のロードポート、搬送方式、必要容量などを確認し、その条件に合うFOUPを比較すると選定条件を整理しやすくなります。
