ウェーハキャリアFOUPとは？用途・構造・300 mmウェーハ搬送を解説
FOUP（Front Opening Unified Pod） は、半導体製造工程でウェーハを保護しながら搬送・保管するためのウェーハキャリアの一種です。
前面にドアを持つ密閉型の構造が特徴で、特に 300 mm（12インチ）ウェーハを扱う製造ラインで広く使われています。
まず押さえておきたいのは、ウェーハキャリアとFOUPは同じ意味ではないという点です。
ウェーハキャリアは、ウェーハを搬送・保管するための容器やカセット類を広く指します。FOUP はその中の一つで、前開き構造を持ち、装置との受け渡しを前提に使われるキャリアです。
そのため、FOUP を選ぶときは「ウェーハが入るか」だけでなく、どの装置や搬送システムと組み合わせて使うかまで考える必要があります。
ウェーハキャリアとは？
ウェーハキャリアは、半導体製造中のウェーハを保持し、工程間で搬送するために使われます。
代表的なものには、
- ウェーハカセット
- FOUP
- FOSB
などがあります。
どれもウェーハを収容するためのキャリアですが、使う場所や目的は同じではありません。
例えば、工程内で装置と接続して使用するキャリアと、出荷や輸送を主目的とするキャリアでは、必要な構造やインターフェースが異なります。
FOUP も単なる保管容器ではなく、装置との受け渡しまで含めて設計されているウェーハキャリアとして理解すると、役割がわかりやすくなります。
FOUPはどのようなウェーハキャリア？
FOUP は Front Opening Unified Pod の略で、名前の通り前面に開閉用のドアを持っています。
300 mmラインでは、FOUPをロードポートにセットし、装置側の開閉機構を介してウェーハを搬入・搬出します。
FOUP はロードポートを介して装置と接続され、内部のウェーハが装置側へ搬入・搬出されます。
このため FOUP は、人がふたを開けてウェーハを一枚ずつ取り出すことを前提にしたケースとは構造も使い方も異なります。
前面ドアの位置や形状、キャリア外形、底面インターフェースなどは、装置との適合性を考えるうえで重要な要素になります。
なぜFOUPは前開き構造なのか？
FOUP の前面ドアは、キャリア内部のウェーハを装置側へ受け渡すためのインターフェースです。
FOUP をロードポートにセットすると、装置側の機構がドアにアクセスし、内部のウェーハを取り出せる状態にします。
この構造によって、ウェーハを外部環境に必要以上にさらさず、キャリアから装置へ移載しやすくなります。
FOUP の役割は単にウェーハを収納することではなく、保管、搬送、装置への受け渡しを一つの流れとしてつなぐことにあります。
FOUPの中ではウェーハをどう保持する？
FOUP の内部には、複数枚のウェーハを一定の間隔で保持するためのスロットがあります。
300 mm FOUP では 25 枚収納がよく使われますが、収納枚数だけで装置との互換性まで判断することはできません。
実際には、
- 対応するウェーハ径
- スロット数
- スロット間隔
- 内部の保持位置
- ウェーハの出し入れ方向
- 装置側のアクセス条件
なども関係します。
同じ「300 mm・25枚収納」と表記されていても、既存設備へそのまま置き換えられるとは限りません。

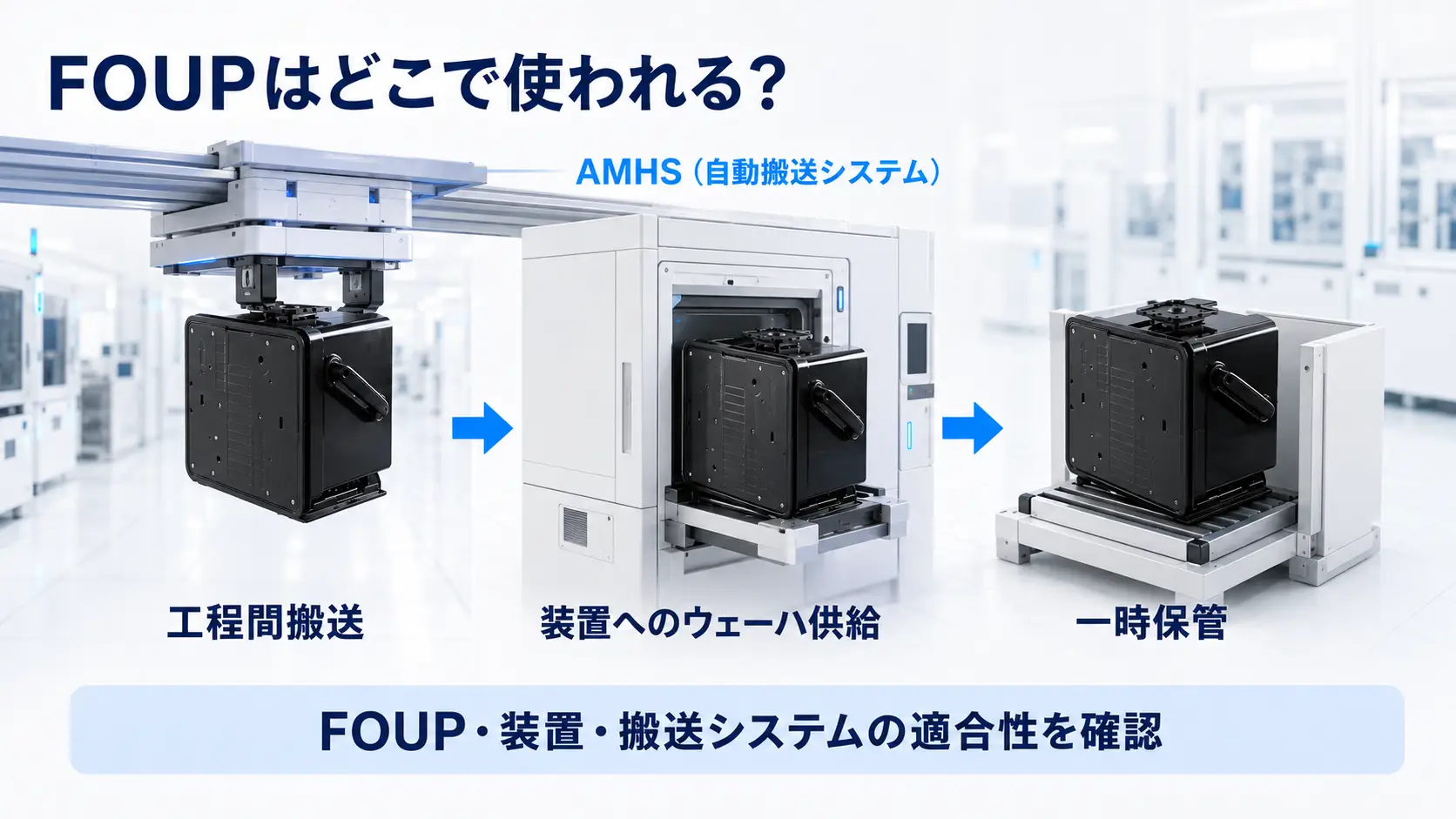

FOUPはどこで使われる？
FOUP は主に半導体製造ライン内で、工程間搬送、装置へのウェーハ供給、一時保管などに使われます。
自動化された Fab では、AMHS（Automated Material Handling System）によって FOUP を各装置のロードポートへ搬送する構成も広く採用されています。
このため、FOUP を選定するときはキャリア単体だけでなく、装置や搬送システムとの適合性も確認します。
FOUPとウェーハカセットは同じもの？
同じではありません。
どちらもウェーハを保持するキャリアですが、構造と使い方が異なります。
| 比較項目 | FOUP | ウェーハカセット |
|---|---|---|
| 基本構造 | 前面ドアを持つ密閉型キャリア | 開放型またはカセット構造 |
| 主な用途 | 工程内搬送、装置との受け渡し | ウェーハ保持、搬送、工程内使用 |
| 装置との接続 | ロードポートとのインターフェースが重要 | 設備仕様や搬送方法によって異なる |
| 自動搬送 | 300 mm自動搬送ラインで広く使用 | 手動・自動のどちらもあり、設備構成による |
どちらが優れているかではなく、どの工程で、どの装置と組み合わせて使用するかによって適したキャリアが変わります。
FOUPとFOSBも同じではない
FOUP と似た言葉に FOSB（Front Opening Shipping Box） があります。
どちらも前開きのウェーハキャリアですが、主な用途は異なります。
一般的には、
- FOUP：Fab 内の工程搬送や装置との接続
- FOSB：ウェーハの出荷・輸送
という違いがあります。
そのため、「300 mmウェーハを25枚収納できる」という条件だけで、FOUP と FOSB を同じものとして扱うことはできません。
実際の選定では、使用場所、装置、搬送方法、開閉方法などを確認する必要があります。
12インチ・25枚収納だけでFOUPは選べる？
12インチ対応、25枚収納という情報は、FOUP を確認するときの基本条件です。
ただし、それだけでは既存設備との互換性までは判断できません。
最初に確認したいのは、
- 対応するウェーハサイズ
- 収納枚数
- 外形寸法
- 前面ドアの構造
- 材質・ESD仕様
- 使用するロードポートや装置
- 自動搬送の有無
です。
既存 FOUP の置き換えや新しい装置への導入では、さらに外形寸法、ドア、底面インターフェース、識別仕様、装置側の条件まで確認する必要があります。
ここで重要なのは、収納できることと、設備で使えることは別という点です。
YJ COREVIAのウェーハキャリアFOUP

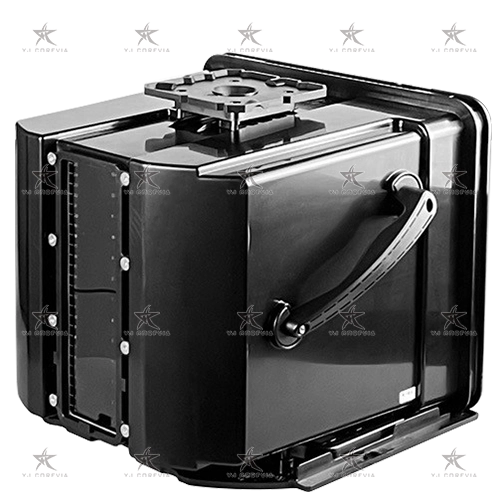

YJ COREVIA では、12インチウェーハ向けの25枚収納 FOUP を取り扱っています。
公開資料では、
- 12インチウェーハ対応
- 25枚収納
- 外形寸法：370 × 387 × 322 mm
- PC／ESD仕様
- SEMI E47.1準拠
とされています。
これらは製品を確認するうえで重要な基本情報ですが、既存装置への互換性を判断するには、装置側の条件も合わせて確認する必要があります。
現在使用している FOUP の置き換えや、新しい装置への導入を検討する場合は、
- 現在のキャリア仕様
- 使用するウェーハ
- 装置型式
- ロードポート条件
- 搬送方法
- 必要な識別・管理方法
などを整理しておくと、比較しやすくなります。
YJ COREVIA の FOUP は、公開仕様を出発点に、実際の設備条件と合わせて確認することが重要です。
まとめ
FOUP は、ウェーハを収納するだけのケースではなく、半導体製造ラインでウェーハを保護・搬送し、装置へ受け渡すためのウェーハキャリアです。
特に 300 mm ウェーハを扱う環境では、前面ドア、ロードポート、自動搬送との関係を理解しておく必要があります。
まず押さえておきたいのは、
- ウェーハキャリアは広い製品分類で、FOUP はその一種
- FOUP は前開き構造を持ち、装置との受け渡しを前提に使われる
- 12インチ・25枚収納だけでは、既存装置との互換性までは判断できない
という3点です。
既存 FOUP の置き換えを検討する場合は、製品名や収納枚数だけで比較せず、現在のキャリア仕様と装置条件を合わせて確認することが大切です。
FAQ
1. FOUPとは何の略ですか？
FOUP は Front Opening Unified Pod の略です。前面にドアを持つウェーハキャリアで、主に半導体製造ライン内でウェーハを搬送・保管するために使われます。
2. FOUPはウェーハキャリアと同じ意味ですか？
完全に同じではありません。ウェーハキャリアはウェーハ搬送・保管用キャリア全般を指す広い言葉で、FOUP はその中の一つです。
3. FOUPは何インチのウェーハに使われますか？
FOUP は特に 300 mm（12インチ）ウェーハの製造ラインで広く使われています。実際の対応サイズは各製品仕様を確認する必要があります。
4. 25枚収納FOUPならどの装置でも使えますか？
いいえ。収納枚数が同じでも、外形寸法、ドア、ロードポート、底面インターフェースなどが異なる場合があります。既存設備へ導入する場合は、装置側の条件も確認する必要があります。
5. FOUPとFOSBの違いは何ですか？
どちらも前開きのウェーハキャリアですが、一般的に FOUP は Fab 内の工程搬送や装置との接続、FOSB は出荷・輸送用途で使われます。実際の選定では、用途だけでなく構造やインターフェースも確認します。
