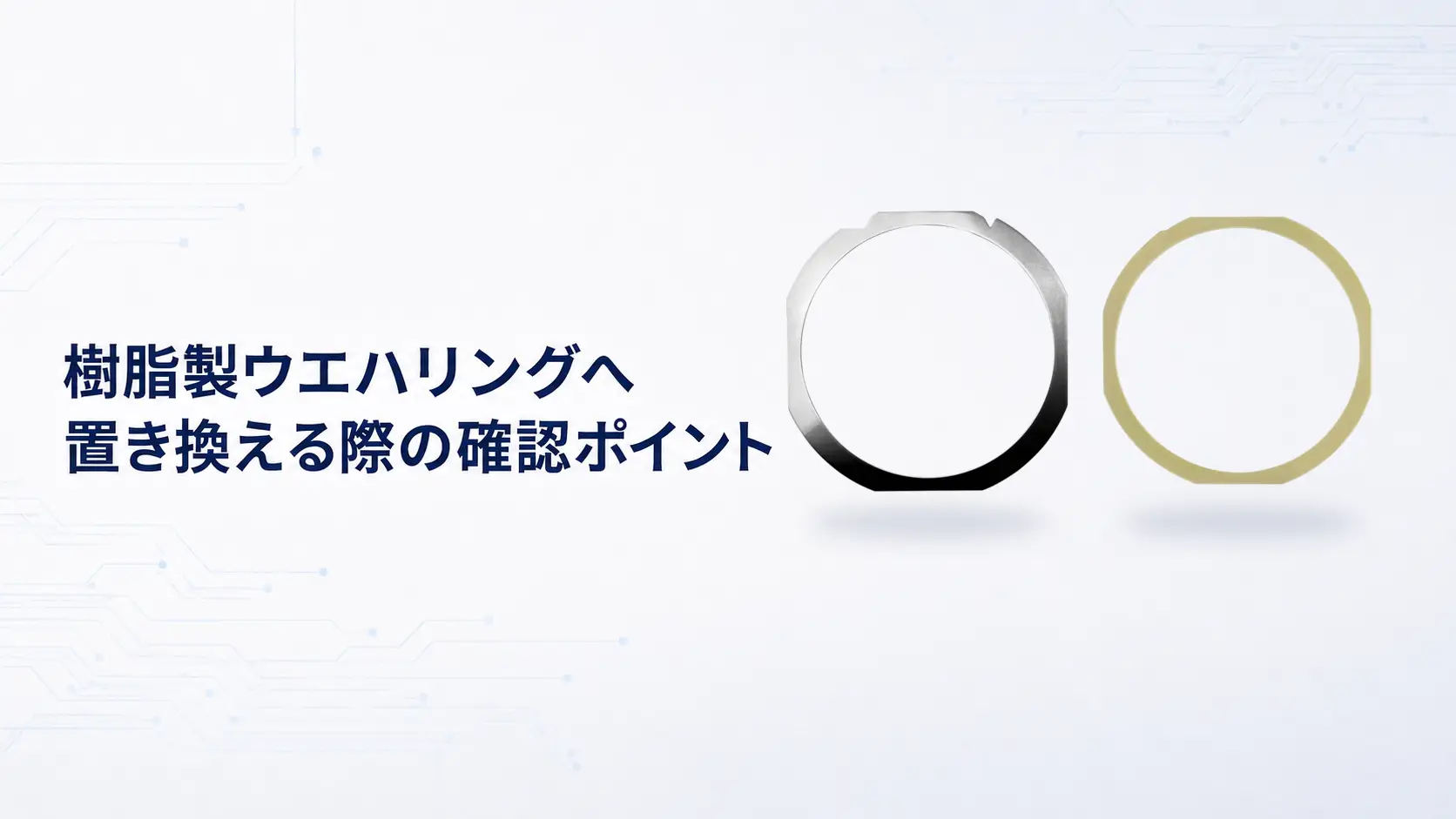

樹脂製ウエハリングへ置き換える際の確認ポイント

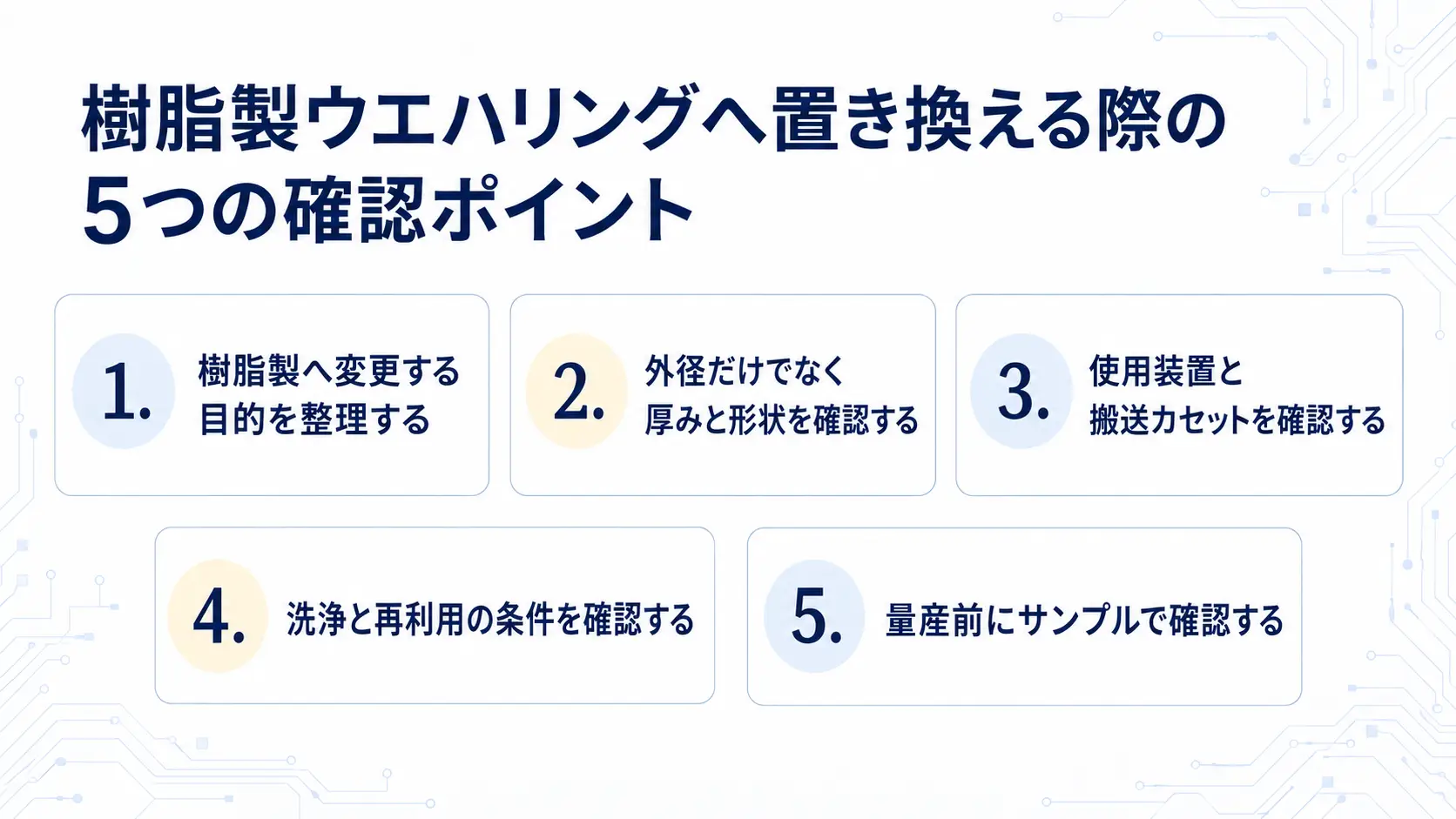

金属製から樹脂製ウエハリングへ変更できる？確認したい5つのポイント

樹脂製ウエハリングは、金属製より軽量化しやすく、製品によっては繰り返し使用できるものもあります。

ただし、現在使っている金属製ウエハリングと外径や内径が同じだからといって、そのまま置き換えられるとは限りません。

材質が変わると、重量だけでなく、厚み、剛性、平坦度、位置決め形状、洗浄方法、使用装置との組み合わせも変わる可能性があります。

金属製から樹脂製へ変更するときは、軽量化のメリットだけで判断せず、実際の装置や搬送条件まで確認することが重要です。

金属製と樹脂製ウエハリングの主な違い

金属製と樹脂製では、一般的に次のような違いがあります。

樹脂製だから強度が不足する、または再利用できないとは限りません。一方で、すべての樹脂製ウエハリングが同じ性能を持つわけでもありません。

実際の仕様は、樹脂の種類、フレーム形状、使用工程によって異なります。

1. 樹脂製へ変更する目的を整理する

最初に、なぜ金属製から樹脂製へ変更したいのかを整理します。

よくある目的は次のとおりです。

• フレームを軽くしたい
• 作業者の搬送負担を減らしたい
• 輸送時の重量を抑えたい
• 金属異物の低減を検討したい
• 現在のフレームを別材質へ置き換えたい

目的が軽量化であっても、材質を変えるだけで工程上の問題が解決するとは限りません。

たとえば、現在の問題が搬送カセットとの寸法不一致であれば、樹脂製へ変更しても解決しない可能性があります。

まずは、現在の金属製フレームで何に困っているのかを明確にしてください。

2. 外径だけでなく厚みと形状を確認する

樹脂製ウエハリングへ置き換える際は、外径と内径だけでなく、厚みや位置決め形状も確認します。

特に確認したいのは次の項目です。

• 外径
• 内径
• 厚み
• 切り欠き
• フラット部
• 位置決め穴
• テープ貼付範囲
• 搬送カセットの収納寸法

樹脂製では、必要な剛性を確保するため、金属製より厚みが増える場合があります。

外形が似ていても、厚みや切り欠きが異なれば、マウンター、ダイシング装置、搬送カセットで使用できないことがあります。

既存品を置き換える場合は、名称やウェーハ径だけでなく、図面や現物サンプルを比較したほうが確実です。

3. 使用装置と搬送カセットを確認する

ウエハリングは、ダイシング装置だけで使用するものではありません。

実際には、次のような装置や搬送製品を通る場合があります。

• ウェーハマウンター
• ダイシング装置
• 搬送カセット
• 洗浄設備
• 検査設備
• ダイボンダー
• 収納ケース

樹脂製へ変更すると、重量、厚み、剛性、表面形状が変わることがあります。

そのため、ダイシング装置に入るかどうかだけでなく、前後工程の装置や搬送カセットも確認してください。

特に既存装置が金属製フレームを前提としている場合は、位置決めや保持方法が樹脂製でも問題ないかを見る必要があります。

4. 洗浄と再利用の条件を確認する

金属製だから何度でも使える、樹脂製だから使い切り、という分け方はできません。

樹脂製でも繰り返し使用できる製品があります。一方で、再利用できるかどうかは、製品仕様、洗浄方法、使用回数、変形や傷の状態によって異なります。

確認したい内容は次のとおりです。

• 想定する使用回数
• 洗浄の有無
• 採用予定の洗浄方法
• 洗浄後の反りや変形
• 傷や欠け
• テープや接着剤の残り
• 保管条件

採用予定の洗浄方法が、樹脂や表面状態に適しているかも確認してください。

材質名だけで再利用可否を決めず、実際の運用条件に合わせて判断することが大切です。

5. 量産前にサンプルで確認する

金属製から樹脂製へ変更する場合は、いきなり量産へ切り替えるより、サンプルで確認したほうが確実です。

既存の金属製フレームがある場合は、図面だけでなく現物も比較すると、厚みや表面形状、テープ貼付範囲の違いを確認しやすくなります。

樹脂製ウエハリングが候補になるケース

樹脂製ウエハリングは、次のような場合に候補になります。

• フレームの軽量化を重視したい
• 手作業での搬送負担を減らしたい
• 金属異物の低減を検討したい
• 使用装置と搬送カセットへの適合を確認できる
• 使用回数や洗浄条件が明確になっている
• サンプル評価を行える

ただし、樹脂製へ変えること自体が目的にならないように注意してください。

現在の金属製フレームで問題がなければ、無理に材質を変更する必要はありません。軽量化や作業性改善など、変更する理由が明確な場合に検討するのが現実的です。

問い合わせ時に準備したい情報

樹脂製ウエハリングへの置き換えを相談するときは、次の情報があると確認しやすくなります。

• 対応するウェーハ径
• 現在使用しているフレームの図面
• 外径、内径、厚み
• 現在の材質
• 使用装置のメーカーと型式
• 搬送カセットの型式
• ダイシングテープの仕様
• 洗浄と再利用の条件
• 必要数量
• 既存品の写真またはサンプル
• 材質変更を検討している理由

すべての資料がそろっていなくても、既存品の写真、主要寸法、使用装置が分かれば、初期確認を進めやすくなります。

YJ COREVIAの樹脂製ウエハリング対応

YJ COREVIAでは、金属製・樹脂製ウエハリング、および関連する搬送・収納製品を取り扱っています。

金属製から樹脂製への置き換えを検討している場合は、既存フレームの図面、写真、現物サンプル、使用装置、搬送カセット、洗浄条件などをご提供ください。

いただいた情報をもとに、主要寸法、材質、使用装置との組み合わせ、運用条件を確認します。

まとめ

金属製から樹脂製ウエハリングへ置き換えられるかは、外径と内径だけでは判断できません。

厚み、剛性、平坦度、位置決め形状、使用装置、搬送カセット、洗浄方法、再利用条件まで確認する必要があります。

樹脂製ウエハリングは軽量化しやすく、製品によっては十分な強度や再利用性を持つものもあります。ただし、すべての樹脂製フレームが同じ仕様ではありません。

まずは現在使用している金属製フレームと使用環境を確認し、量産前にサンプル評価を行う方法が現実的です。

樹脂製ウエハリングへの置き換え、材質変更、特注仕様については、YJ COREVIAまでお問い合わせください。

FAQ

1. 金属製から樹脂製ウエハリングへ変更できますか？

変更できる場合があります。ただし、外径、内径、厚み、剛性、位置決め形状、使用装置、搬送カセットを確認する必要があります。

2. 樹脂製ウエハリングは金属製より軽いですか？

一般的には軽量化しやすい材質です。ただし、実際の重量は樹脂の種類、厚み、フレーム形状によって異なります。

3. 樹脂製ウエハリングは再利用できますか？

再利用できる製品もあります。再利用可否は、製品仕様、洗浄方法、使用回数、変形や傷の状態によって判断します。

4. 樹脂製への変更前にサンプル確認は必要ですか？

必須とは限りませんが、装置への投入、テープ貼付、搬送カセット、使用後の変形などを確認するため、量産前のサンプル評価をおすすめします。
