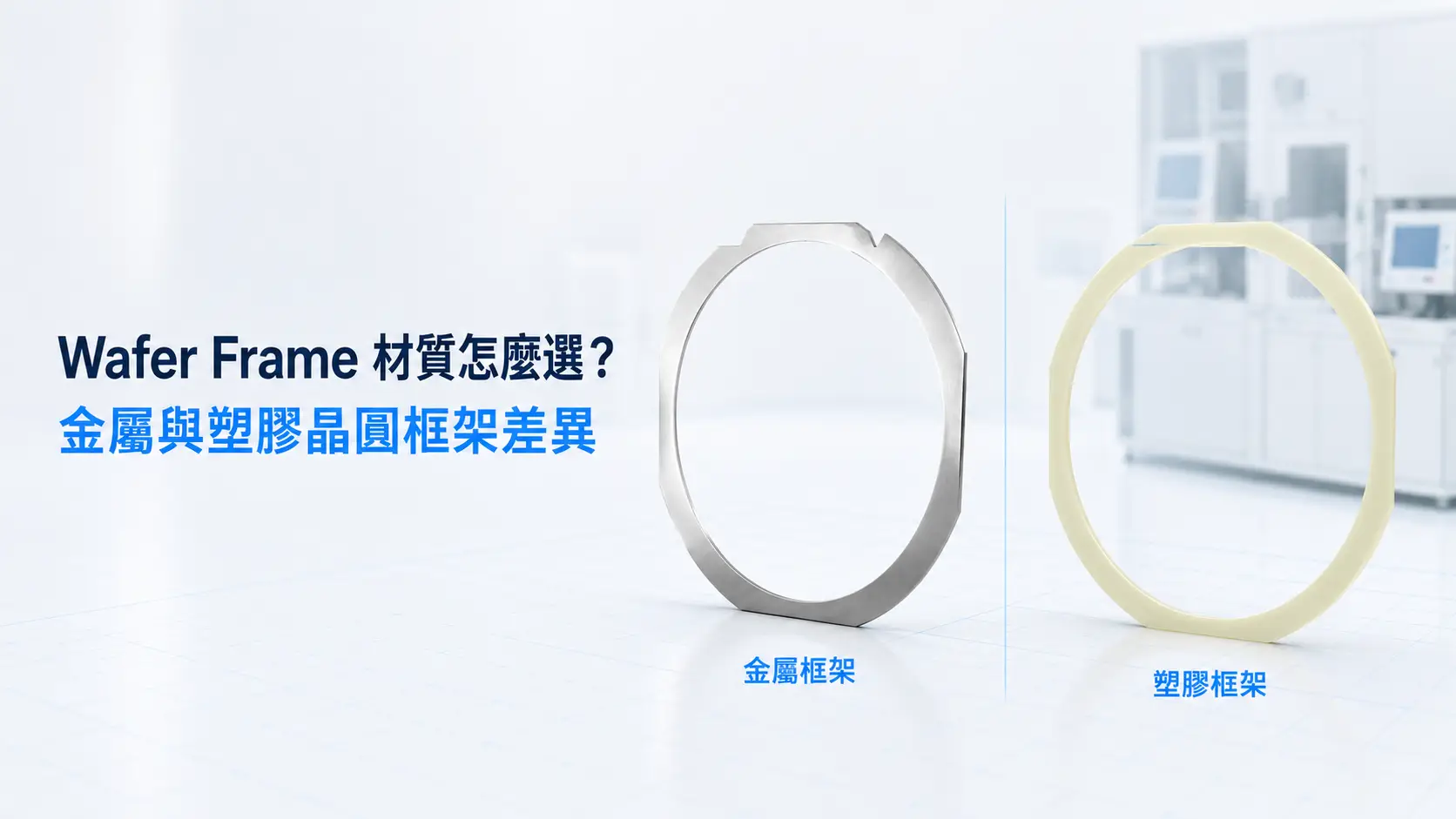

Wafer Frame 材質怎麼選？金屬與塑膠晶圓框架比較
選擇 Wafer Frame（晶圓框架） 材質時，很多人第一個想到的差異是：
金屬框架通常剛性較高，塑膠框架通常較輕。
這可以作為初步理解，但還不足以決定實際要用哪一種。
如果目前產線已經有穩定使用的晶圓框架，更值得先問的是：
為什麼現在需要改材質？
從金屬改成塑膠，或從塑膠改成金屬，可能連帶影響框架的剛性、重量、熱特性、清洗方式，以及原有 Cassette 和設備的使用條件。
因此，材質選型最好從實際製程需求開始，而不是先決定「金屬或塑膠哪個比較好」。

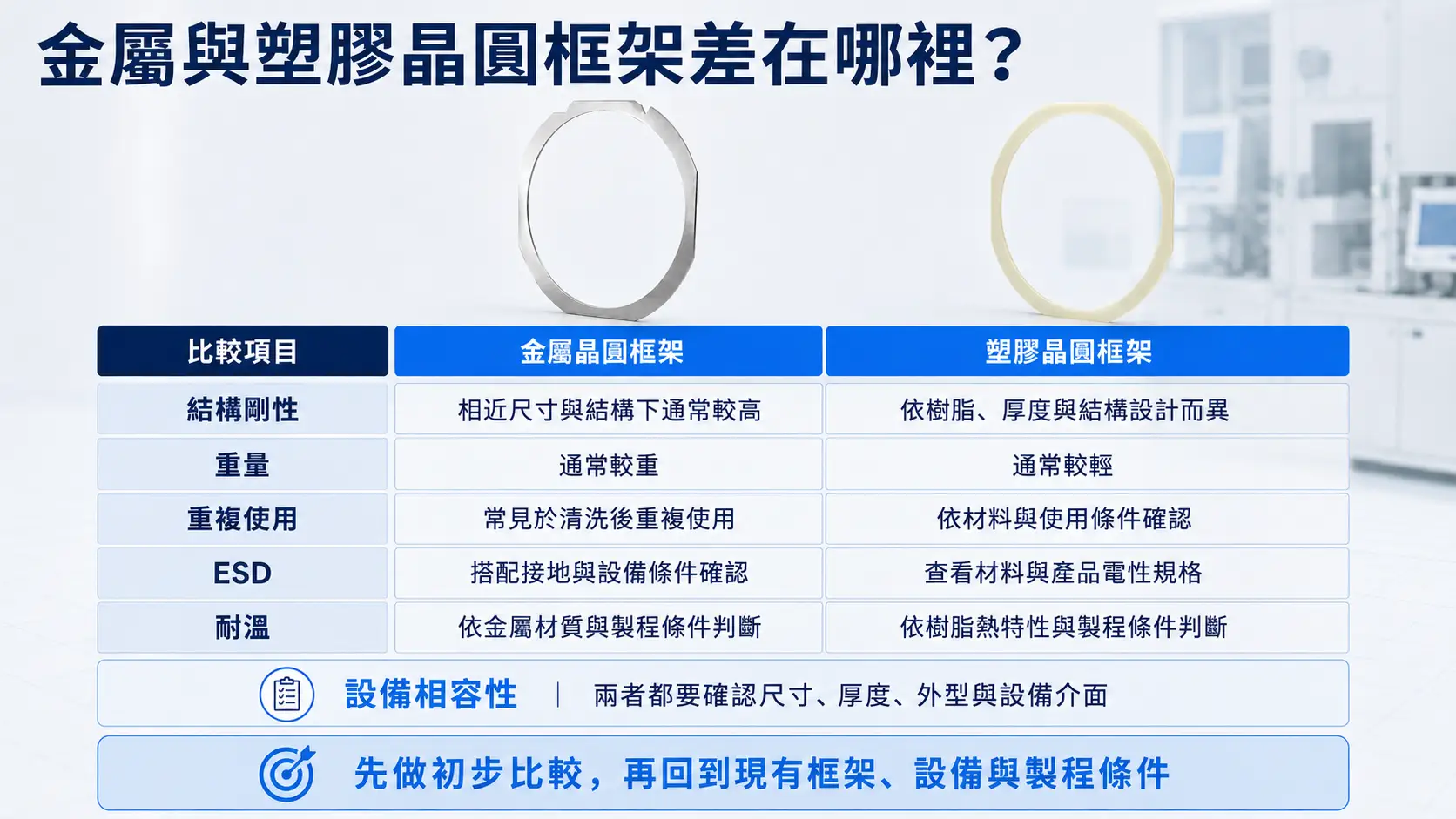

金屬與塑膠晶圓框架差在哪裡？
可以先從幾個實際使用時常遇到的條件來看：
| 比較項目 | 金屬晶圓框架 | 塑膠晶圓框架 |
|---|---|---|
| 結構剛性 | 在相近尺寸與結構條件下通常較高 | 依樹脂、厚度與結構設計而異 |
| 重量 | 通常較重 | 通常較輕 |
| 重複使用 | 常見於清洗後重複使用 | 需依產品材料與使用條件確認 |
| ESD | 仍需搭配接地與設備條件確認 | 需看實際材料與產品電性規格 |
| 耐溫 | 依金屬材質與製程條件判斷 | 不同樹脂的熱特性可能有明顯差異 |
| 設備相容性 | 都需要確認框架尺寸、厚度、外型與設備介面 | |
這張表適合拿來做第一步比較，但真正決定材質時，還是要回到目前使用的框架、設備與製程條件。
如果現有金屬框架運作正常，需要改成塑膠嗎？
未必需要。
如果目前設備、Cassette、導軌與搬運方式都已經配合現有金屬框架，而且使用上沒有明顯問題，單純因為塑膠比較輕就改變材質，反而會增加需要重新確認的條件。
在相近尺寸與結構條件下，金屬晶圓框架通常具有較高的結構剛性，也比較容易維持固定的幾何外型。
以 YJ COREVIA 的 8 吋金屬晶圓框架 TJF-8B 為例，公開規格包含：
- 材質：SUS 420
- 厚度：1.2T
這類第一方規格真正有用的地方，不是用來證明「SUS 420 一定比較好」，而是提供一個實際比對基準。
如果既有設備原本就是依相近厚度與外型設計，更換供應商時先維持主要規格，通常比較容易控制後續確認範圍。
什麼情況下，塑膠晶圓框架才值得重新考慮？
當製程條件真的發生變化時，才比較有重新比較材質的必要，例如：
- 希望降低框架重量
- 人工作業或搬運方式改變
- 新設備對重量有不同限制
- 使用溫度改變
- ESD 管理條件改變
- 清洗方式改變
- 一次性或重複使用方式需要調整
塑膠框架確實可能帶來較低的重量，但「塑膠晶圓框架」這個分類本身，還不足以代表完整的材料性能。
更重要的是確認它實際使用哪一種樹脂，以及這個材料是否符合製程條件。
塑膠晶圓框架，也要確認實際樹脂材質
塑膠晶圓框架並不代表所有產品都使用相同材料。
以 YJ COREVIA 目前的產品規格為例：
- 6 吋塑膠晶圓框架：ABS
- 8 吋塑膠晶圓框架：PPS
- 12 吋塑膠晶圓框架：ABS
這也是為什麼看到「Plastic Wafer Frame」時，除了確認尺寸之外，還要進一步看實際樹脂材質。
不同樹脂在剛性、熱特性、尺寸穩定性、清洗條件與其他使用特性上可能不同，因此不適合把某一種材料的條件直接套用到所有塑膠框架。
實際選型仍應以對應產品規格與製程條件為準。
ESD 需求要看產品規格與整體設備
半導體製程如果有靜電管理要求，ESD 就需要獨立確認。
塑膠框架的靜電特性會受到樹脂、材料配方與產品設計影響。如果製程有明確的 ESD 要求，應直接確認產品的電性規格。
金屬本身具有導電性，但實際靜電管理還會受到：
- 接地方式
- 設備接觸
- 搬運方式
- 周圍材料
- 製程環境
等條件影響。
因此，ESD 比較適合視為框架、設備與製程環境共同形成的系統條件，而不是單純用「金屬」或「塑膠」來判斷。
使用溫度改變時，要重新看材料
如果晶圓框架會進入加熱、烘烤、高溫暫存或其他具有溫度要求的環境，材料就需要重新檢視。
對塑膠框架尤其如此，因為不同樹脂的熱特性可能差很多。
比較實際的做法是先確認：
- 正常使用溫度
- 最高可能接觸溫度
- 是否有烘烤或加熱流程
- 是否會接觸特定清洗液或化學環境
再回頭確認對應材料與產品規格是否適用。
這樣比先決定某一種塑膠材料，再想辦法配合製程更合理。
如果框架需要清洗後重複使用呢？
金屬晶圓框架常見清洗後重複使用，但再次投入製程前，仍要確認是否有殘膠、變形、表面損傷，以及尺寸是否仍符合原有要求。
如果塑膠框架也預計清洗後再使用，則應先確認該產品是否允許清洗，以及材料對清洗液、溫度與清洗方式的耐受條件。
更換框架材質時，不建議直接沿用原本的清洗流程。
從金屬改成塑膠，最容易漏掉什麼？
最容易被忽略的通常不是材料名稱，而是設備介面。
有些人在更換材質時會先確認：
- 同樣是 8 吋
- 外部尺寸接近
- 厚度相同
但材質變更後，框架的剛性、重量與受力狀況也可能不同。
如果設備會透過導軌、支撐或夾持機構接觸框架，就應把這些接觸位置一起納入比對。
既有 Cassette 也要一起看，例如：
- 框架最大外部尺寸
- 內部開口
- 厚度
- Flat、Notch、孔位
- Cassette 槽位
- 搬運與定位方式
所以，「12 吋金屬框架換成 12 吋塑膠框架」這個條件本身，還不足以判斷能不能直接使用。
如果只是換供應商，不一定要順便換材質
這是實際採購與替代料確認時很重要的一點。
如果更換供應商只是為了：
- 增加第二供應來源
- 改善交期
- 降低供應風險
- 尋找替代產品
而目前框架材質與設備都沒有問題，通常沒有必要同時更改材質。
否則一次變更裡同時包含供應商與材料兩個變因，後續需要確認的項目也會增加。
這種情況下，先維持原有材質、厚度與主要外型，再比對新的供應來源，通常會比較直接。
YJ COREVIA 金屬與塑膠晶圓框架
YJ COREVIA 同時提供金屬與塑膠晶圓框架，可依不同尺寸、設備與使用條件確認合適的規格。
金屬框架可見 SUS 420 等材質，塑膠框架則會依尺寸與產品設計採用不同樹脂。因此實際選型時，不建議只用「金屬」或「塑膠」來判斷。
如果目前已經有正在使用的晶圓框架，準備更換材質或供應商，建議先提供：
- 現有框架圖面
- 晶圓尺寸與框架厚度
- 現有材質
- 使用設備
- Cassette／載具資訊
- ESD、使用溫度與清洗條件
這些資料可以先用來比對哪些尺寸、外型與設備條件需要維持，再進一步判斷是否適合更換材質。
如果只是更換供應來源，現有材質與設備使用都沒有問題，通常可以先從維持原本材質與主要規格開始確認；如果是希望從金屬改成塑膠，或從塑膠改成金屬，再把重量、剛性、溫度與 ESD 等條件一起納入比較。
總結
金屬與塑膠晶圓框架沒有哪一種在所有製程條件下都比較好。
對既有產線來說，更值得先問的是：
為什麼現在需要改材質？
如果只是更換供應商，而現有框架運作正常，先維持原有材質與主要規格通常比較直接。
如果重量、ESD、使用溫度、清洗方式、搬運方式或設備條件發生變化，才比較有理由重新比較金屬與塑膠。
真正需要確認的，是材質變更之後，晶圓框架是否仍能符合原本需要的尺寸、結構與設備條件。
FAQ
1. 金屬 Wafer Frame 一定比塑膠晶圓框架好嗎？
不是。在相近尺寸與結構條件下，金屬通常具有較高的結構剛性；塑膠則可能在重量與特定材料特性上有不同優勢。實際仍要依製程與設備條件判斷。
2. YJ COREVIA 的塑膠晶圓框架使用什麼材料？
不同尺寸使用的材料不完全相同。6 吋與 12 吋塑膠晶圓框架為 ABS，8 吋則為 PPS。
3. 塑膠晶圓框架都有 ESD 功能嗎？
不一定。塑膠框架的靜電特性取決於實際材料與產品規格。如果製程有明確的 ESD 要求，應直接確認產品的電性規格。
4. 金屬晶圓框架可以直接換成相同尺寸的塑膠框架嗎？
不一定。即使外部尺寸相同，材質變更後仍要確認剛性、厚度、定位特徵、搬運方式與設備介面。
5. 只是更換 Wafer Frame 供應商，需要順便換材質嗎？
通常沒有必要。如果現有材質使用正常，只是更換供應來源，先維持原本材質、厚度與主要外型通常比較容易進行規格比對。
6. 什麼情況值得重新比較晶圓框架材質？
當重量、ESD、使用溫度、清洗方式、設備或搬運條件發生改變時，才比較有必要重新比較金屬與塑膠晶圓框架。
